EHS-Flachstrahldüsen

Unsere Flachstrahldüsen sind als Einsteck- wie auch als Einschraubdüsen erhältlich.

Abhängig von ihrer Bauausführung sind sie für den Einsatz bis zu 2500 bar geeignet.

Außerdem bieten wir Mündungseinsätze für einen Arbeitsdruck bis zu 3000 bar an.

Anwendungsgebiete

Hier mehr erfahren

Anwendungsgebiete

  • Entzundern
  • Kühlen
  • Oberflächen bearbeiten
  • Reinigen
  • Walzen

Höchste Präzision für gleichmäßige, gebündelte Strahlkraft –
SCHMIDT EHS-Flachstrahldüsen bis 2500 bar

  • Kompakte und robuste Bauformen
  • Langer Einlaufkonus für eine außergewöhnliche Strahltiefe
  • Extrem hohe Strahlintensität mit höchstmöglicher Aufprallkraft
  • Fächerförmiger, kontrollierter Strahl mit gleichmäßiger Verteilung
  • Einfache Wartung, Montage und Demontage
  • Verschleißarmer Betrieb für eine lange Lebensdauer

SCHMIDT EHS-Flachstrahldüsen – intensiv und gleichmäßig

Ein scharfer, gleichmäßiger Flachstrahl mit außergewöhnlicher Strahltiefe zeichnet die Düsen aus. Die homogene Verteilung der Aufprallkraft ermöglicht ein überzeugendes Reinigungsergebnis und eine saubere Oberfläche. Ideal für Aufgaben, bei denen es um die Bearbeitung großer spezifischer Flächen geht. Die Flachstrahldüsen werden mit einem Streukegel von 6° bis 60° produziert; individuelle Anpassungen sind möglich.

Die Hochdruckdüsen sind kompakt und äußerst stabil gefertigt. Mit bis zu 2500 bar Arbeitsdruck lassen sich gerade große Flächen rasch und sicher bearbeiten. Durch die kontinuierliche Innengeometrie wird ein sehr hoher Wirkungsgrad und ein äußerst effizienter Flüssigkeitsstrahl erzielt. Um den hohen Arbeitsdrücken standzuhalten, werden die Flachstrahldüsen überwiegend in gehärtetem Edelstahl ausgeführt.

SCHMIDT EHS-Flachstrahldüsen beeindrucken im Betrieb durch ihre hohen Standzeiten und große Wartungsfreundlichkeit.  Unterschiedlichste Bauformen bieten Lösungen für vielfältige Anwendungsgebiete. Sie sind als Einsteckdüse, Einschraubdüse oder mit Mündungseinsatz erhältlich. Je nach Modellausführung werden Bohrungen im Bereich von 0,2 bis 6,0 mm gefertigt. Individuelle Bohrdurchmesser auf Anfrage.

Werkstoffe: Edelstahl, gehärtet. Weitere Werkstoffe auf Anfrage.



Professionelles Zubehör

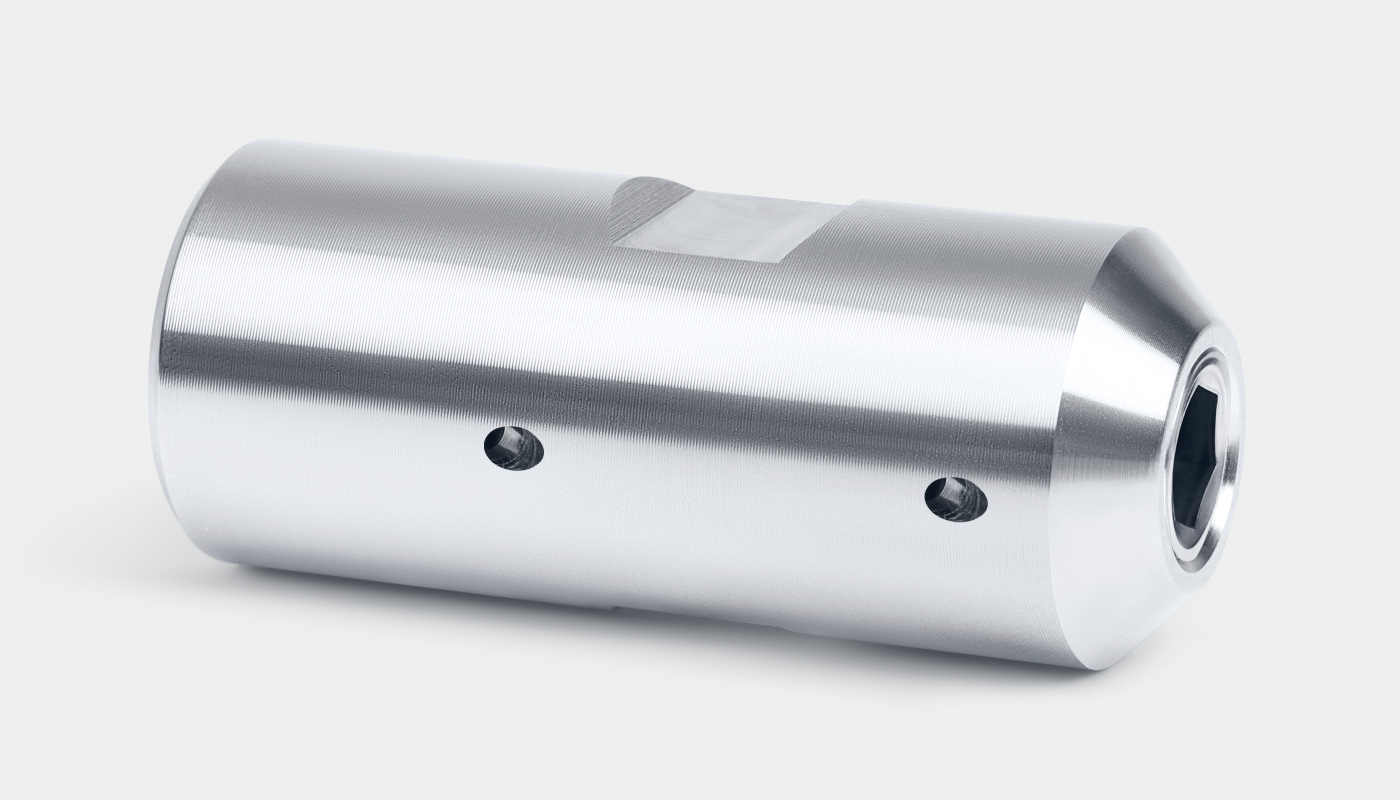

SCHMIDT EHS-Düsenhalter DH 10-14 mit Rundstrahldüse RS GK 10.

SCHMIDT EHS-Düsenhalter
Düsenhalter mit Gewindeanschluss in verschiedensten Ausführungen und Größen für Flachstrahl- wie Rundstrahldüsen. Je nach Anforderung auch in der Ausführung zum Anschweißen. Zur Befestigung von Einsteckdüsen mit individueller Überwurfmutter. SCHMIDT EHS-Düsenhalter schaffen die passende Verbindung und ermöglicht einen schnellen Düsenwechsel.

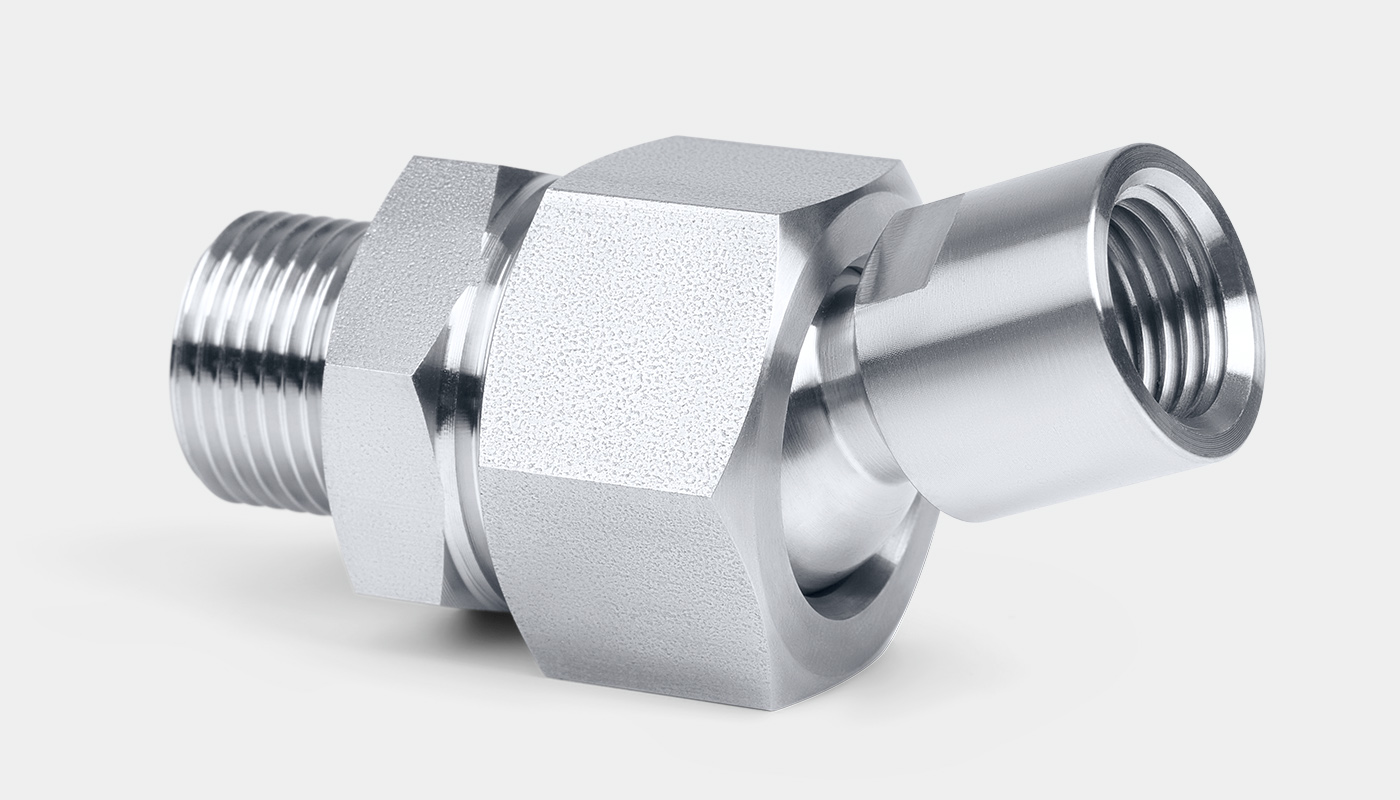

SCHMIDT EHS-Kugelgelenk aus Edelstahl. Mit Anschluss Aussengewinde und Innengewinde.

SCHMIDT EHS-Kugelgelenke
Dort wo schwenkbare Düsen zum Einsatz kommen sollen, sind Kugelgelenke die richtige Wahl. Sie sorgen für eine exakte und bedarfsgerechte Strahlausrichtung. Je nach Ausführung erfolgt die Montage mit Überwurfmutter, Gewinde- oder Anschweißnippel.

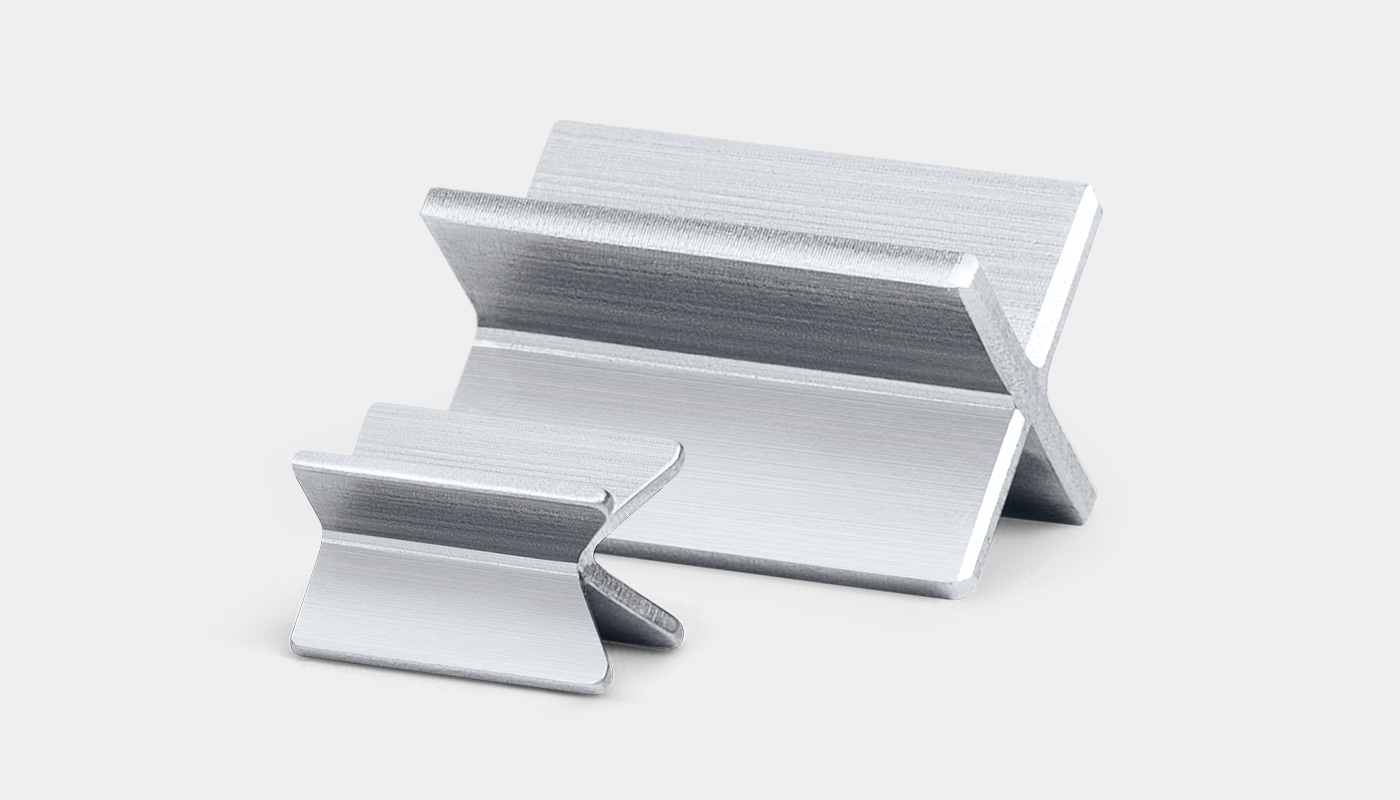

Zwei SCHMIDT EHS-Stabilisatoren in unterschiedlicher Größe.

SCHMIDT EHS-Stabilisatoren
Bei Düsen mit großen Bohrungen kann es zu Turbulenzen im Flüssigkeitsstrom kommen, die sich nachteilig auf das Sprühbild auswirken können. Um dem entgegenzuwirken, können Stabilisatoren verbaut werden, die für einen gleichmäßigen Strahl sorgen. Die produktionstechnische Fertigung ist sehr anspruchsvoll.

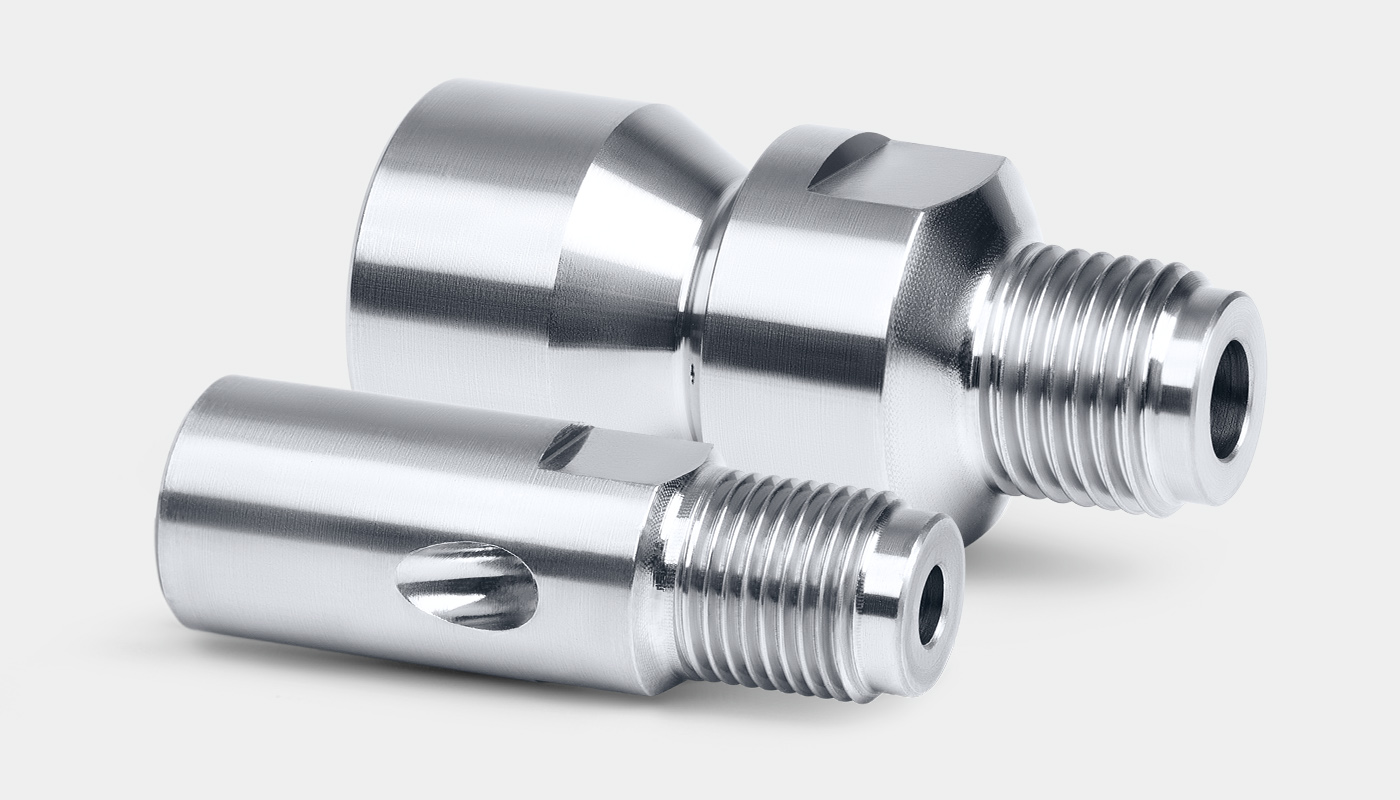

Zwei unterschiedliche EHS-Vorschubeinheiten. Jeweils mit Außengewinde für Anschluss an eine Rotationsdüse.

SCHMIDT EHS-Vorschubeinheit
Rotationsdüsen können zusätzlich mit einer Vorschubeinheit ausgerüstet werden. Diese Einheit findet besonders bei der Reinigung von Rohren ihre Anwendung. Der anstehende Flüssigkeitsdruck erzeugt dabei den entsprechenden Vorschub. Die Düse wird durch den entstehenden Rückstoß automatisch durch das Rohr geschoben.

SCHMIDT EHS Hochleistungs-Einsteckdüsen

Hochleistungs-Einsteckdüsen

Diese wurden speziell für den Einsatz auf Handlanzen konzipiert. Je nach Bauform können sie bis zu einem Betriebsdruck von 2500 bar verwendet werden. Sie punkten insbesondere bei Wirkungsgrad, Qualität und Standzeit. Durch ihre vorteilhafte Form können sie problemlos mittels Überwurfmutter auf Handlanzen montiert werden.

SCHMIDT EHS Hochleistungs-Flachstrahldüsen

Hochleistungs-Flachstrahldüsen

Als Einschraubdüsen gefertigt, haben diese ein metrisches oder zölliges Gewinde. Sie sind je nach Ausführung in den gängigen Gewindegrößen erhältlich und können direkt in einem metrischem und zölligem ISO Gewinde / ISO Feingewindeanschluss integriert werden.

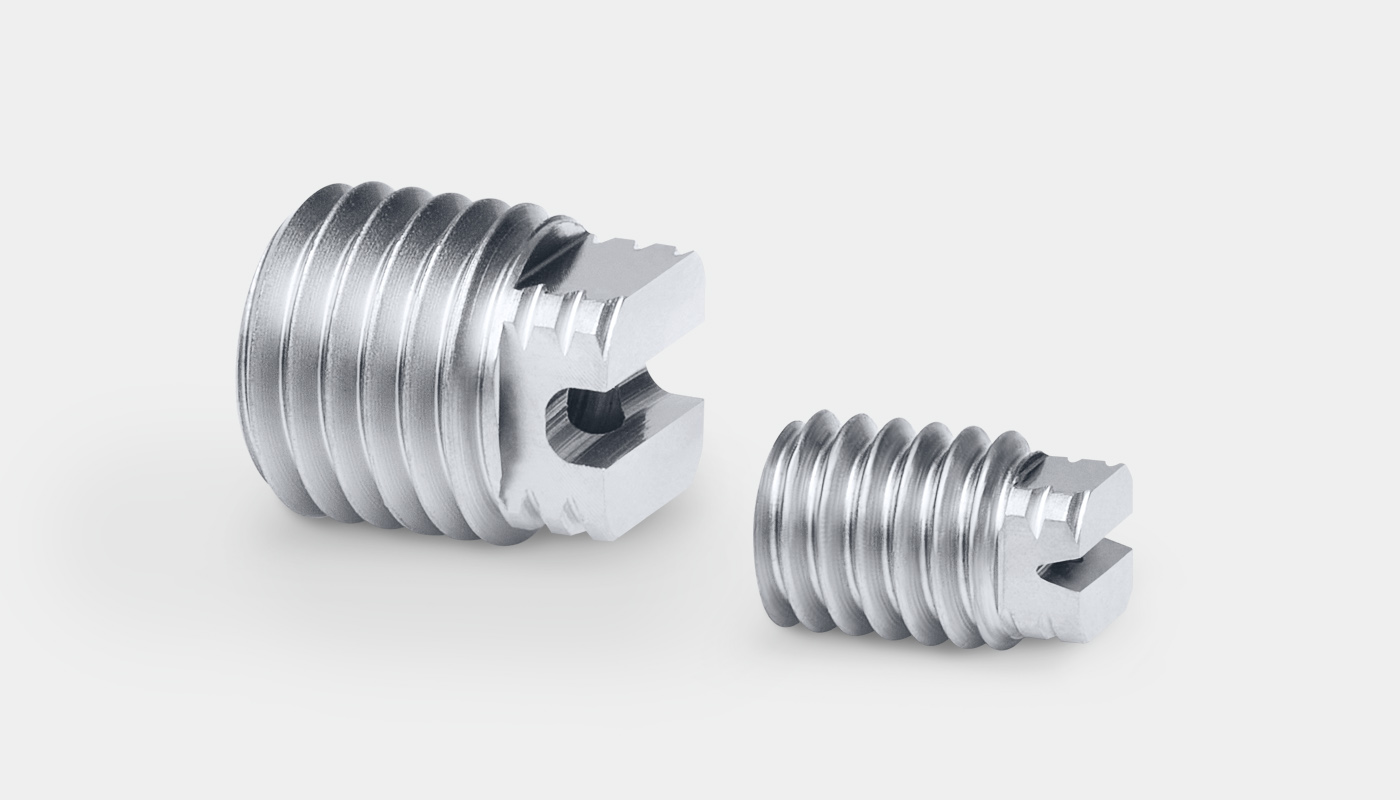

SCHMIDT EHS Hochleistungs-Mündungseinsätze

Hochleistungs-Mündungseinsätze

Die Mündungseinsätze aus gehärtetem Edelstahl können je nach Bauart bis zu einem Betriebsdruck von 3000 bar eingesetzt werden. Entsprechend der Bohrungsgröße werden unterschiedliche Durchflussraten sowie verschieden hoher Betriebsdruck erreicht. Dadurch werden gute Anpassungsmöglichkeiten an kundenspezifische Verhältnisse gewährleistet.



Modellvarianten unserer Flachstrahl-Einsteckdüsen

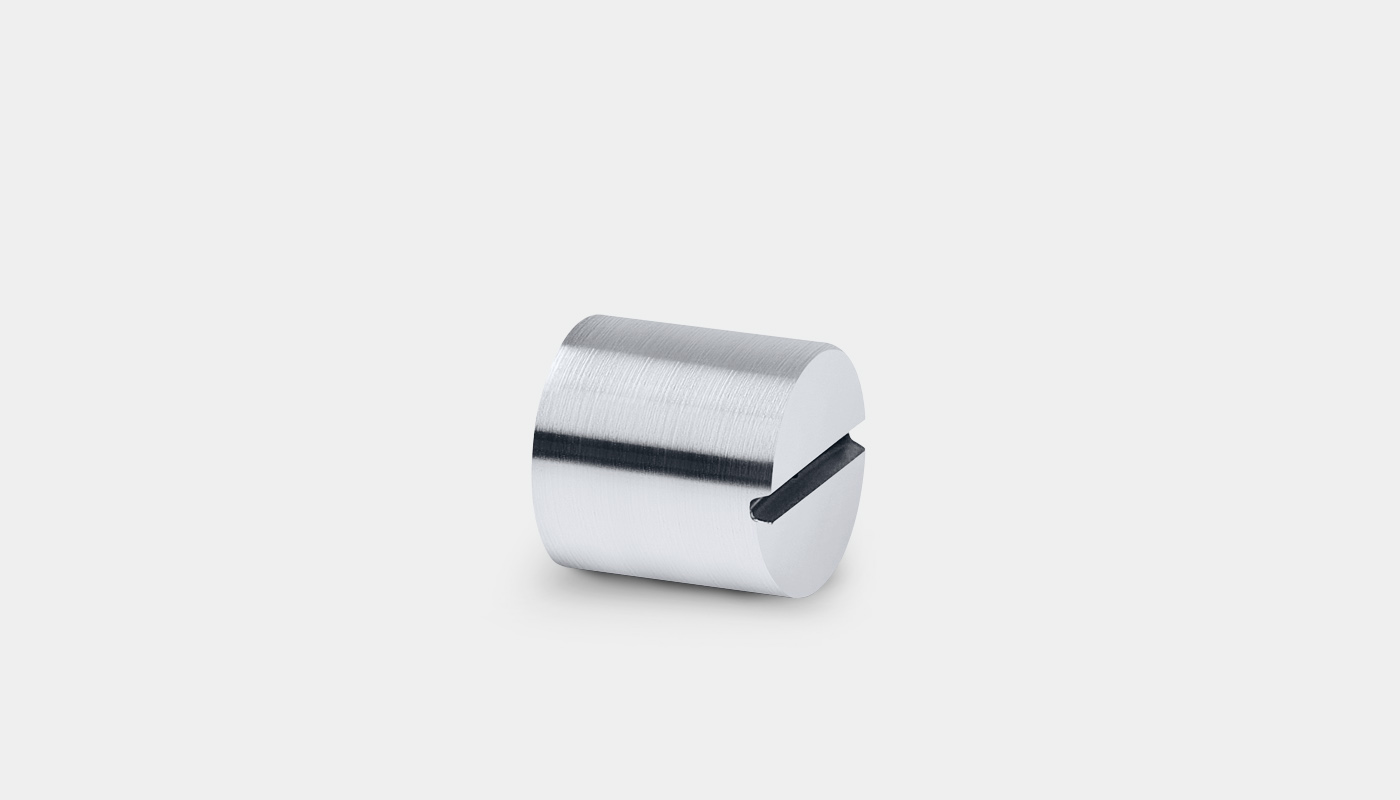

SCHMIDT EHS-Flachstrahldüse Modell FS 50 aus gehärtetem Edelstahl.

Modell FS 50

Baugröße: Ø 5 │ Länge: 5 [mm]
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,2 – Ø 0,85 [mm]
Sprühwinkel: 6° – 60°
Druckbereich: 1500 [bar]

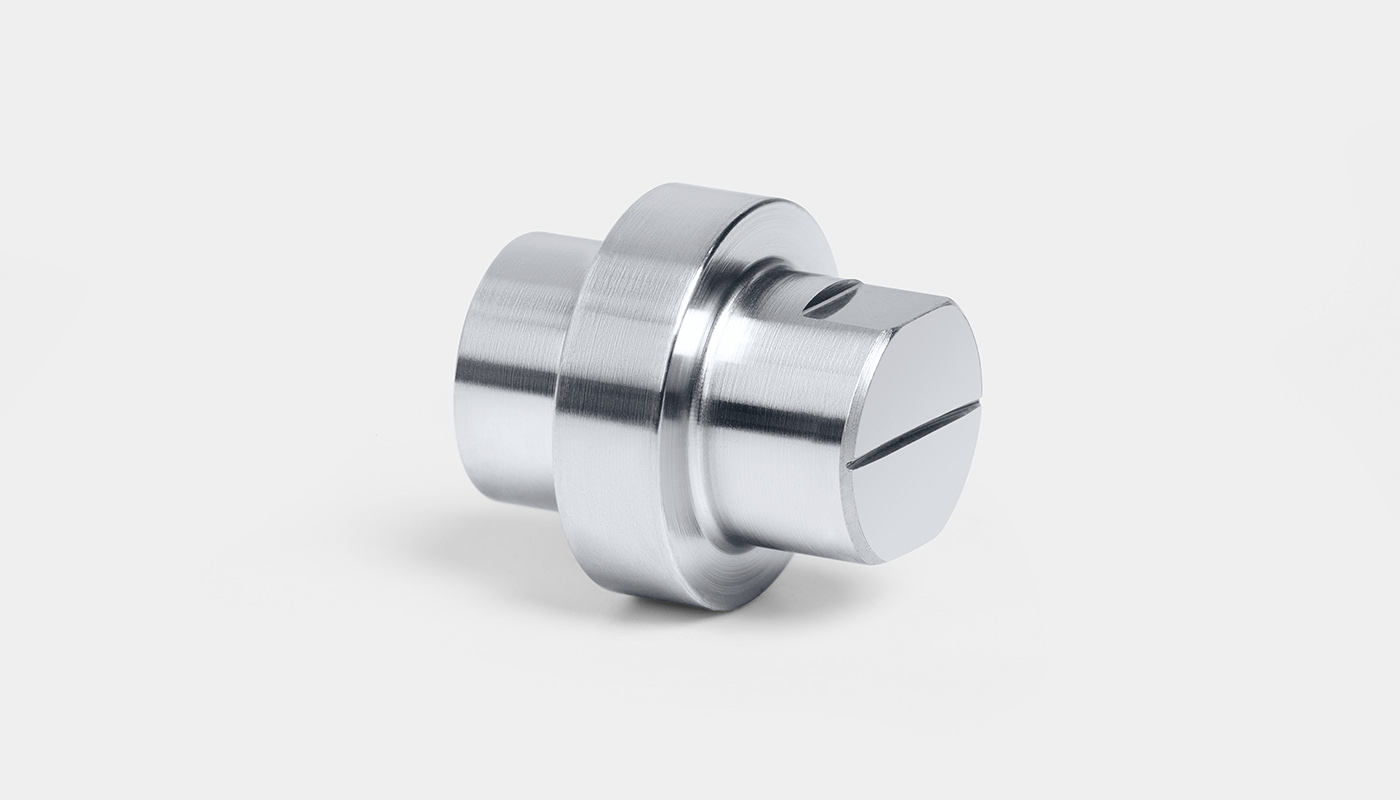

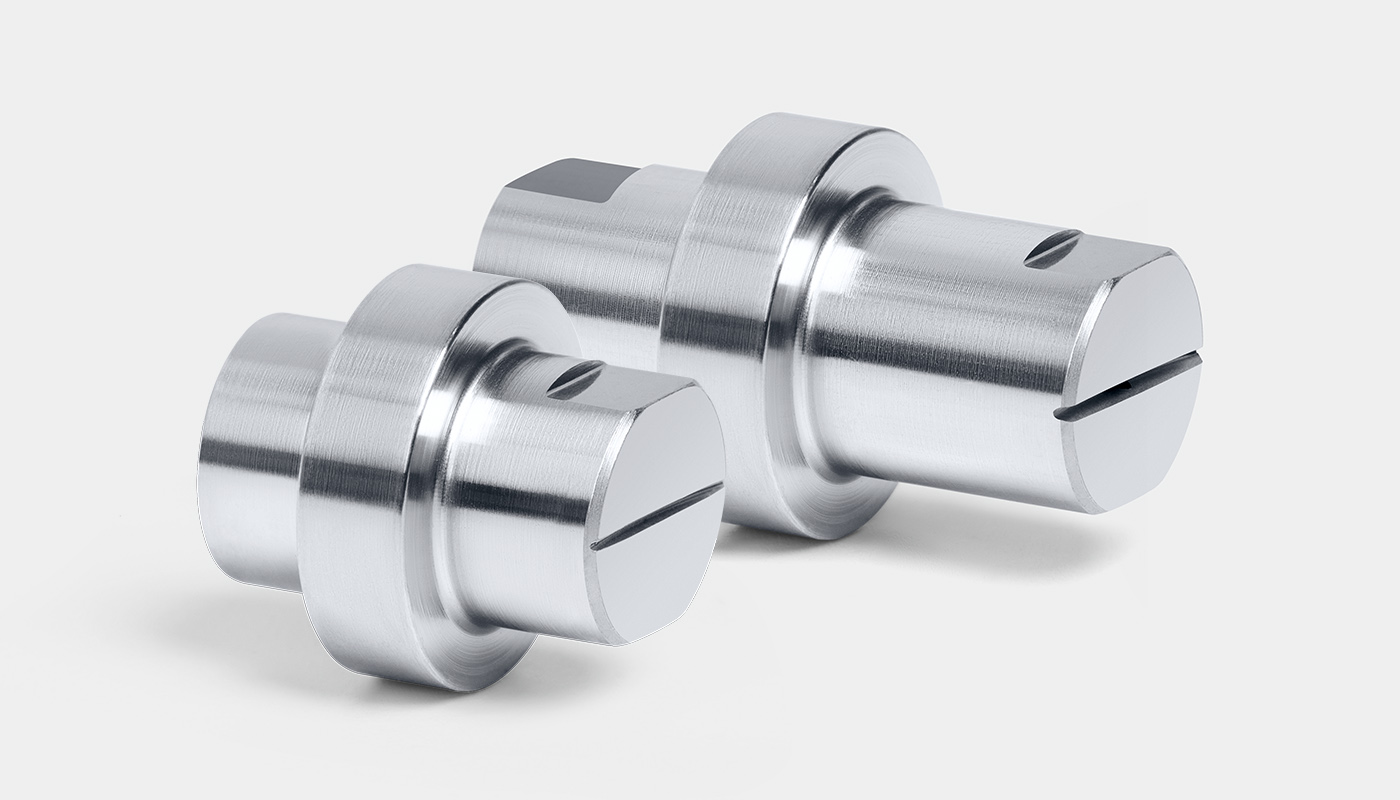

SCHMIDT EHS-Flachstrahldüse Modell FS 100 aus gehärtetem Edelstahl.

Modell FS 100

Baugröße: Ø 8/Ø 12 │ Länge: 14 [mm]
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,2 – Ø 0,85 [mm]
Sprühwinkel: 6° – 60°
Druckbereich: 1500 [bar]

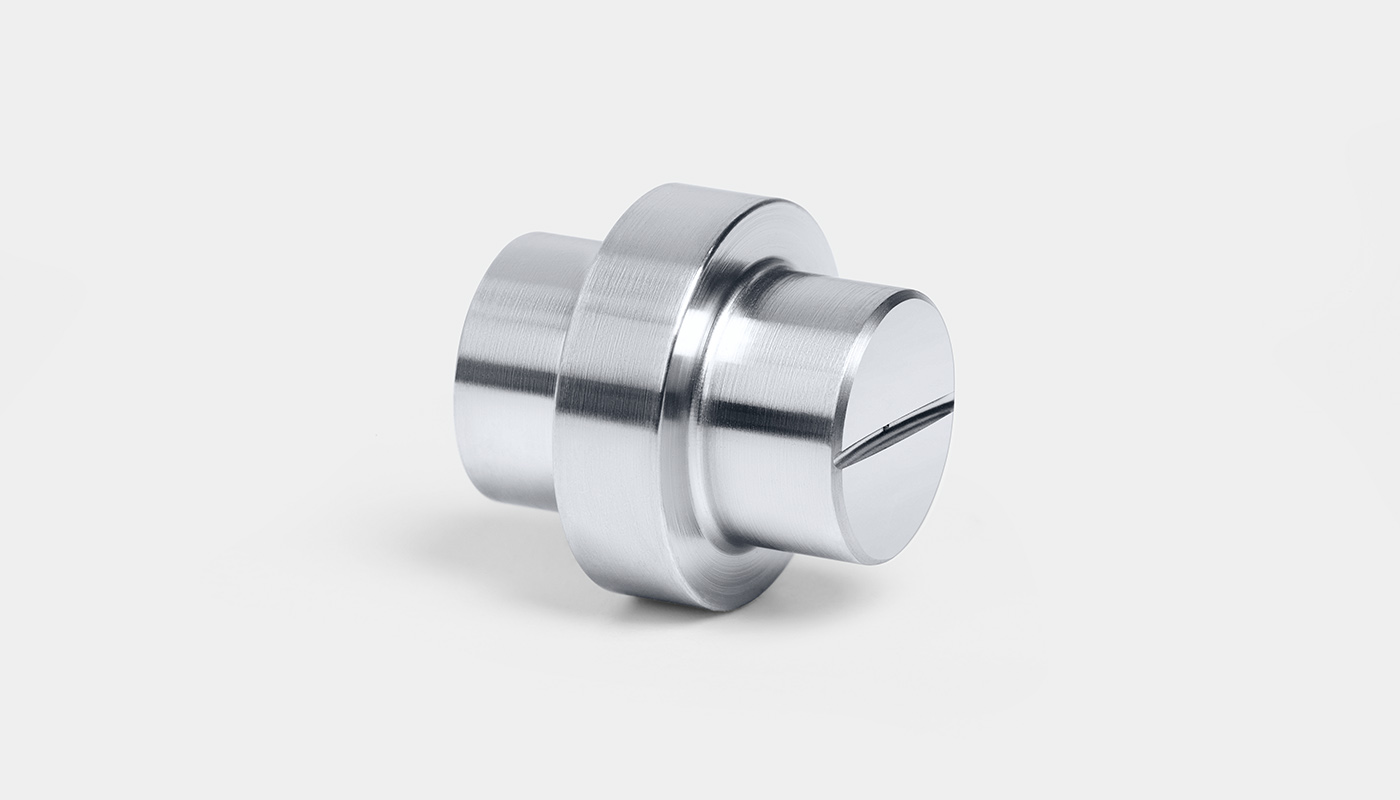

SCHMIDT EHS-Flachstrahldüse Modell FS 150 aus gehärtetem Edelstahl.

Modell FS 150

Baugröße: Ø 8/Ø 12 │ Länge: 14 [mm], ohne SW
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,2 – Ø 0,85 [mm]
Sprühwinkel: 6° – 60°
Druckbereich: 1500 [bar]

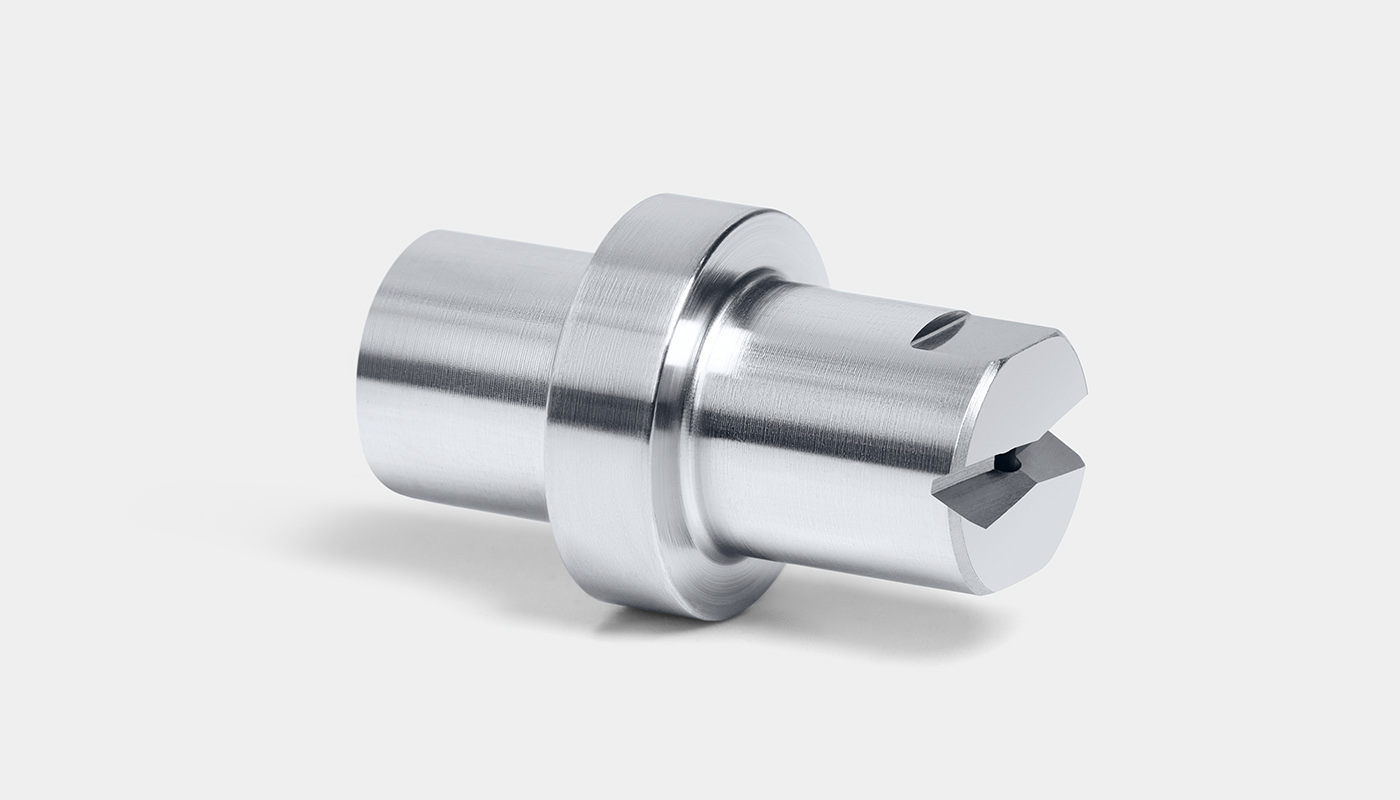

SCHMIDT EHS-Flachstrahldüse Modell FS 200 aus gehärtetem Edelstahl.

Modell FS 200

Baugröße: Ø 8/Ø 12 │ Länge: 20 [mm]
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,6 – Ø 4,6 [mm]
Sprühwinkel: 6° – 60°
Druckbereich: 1500 [bar]

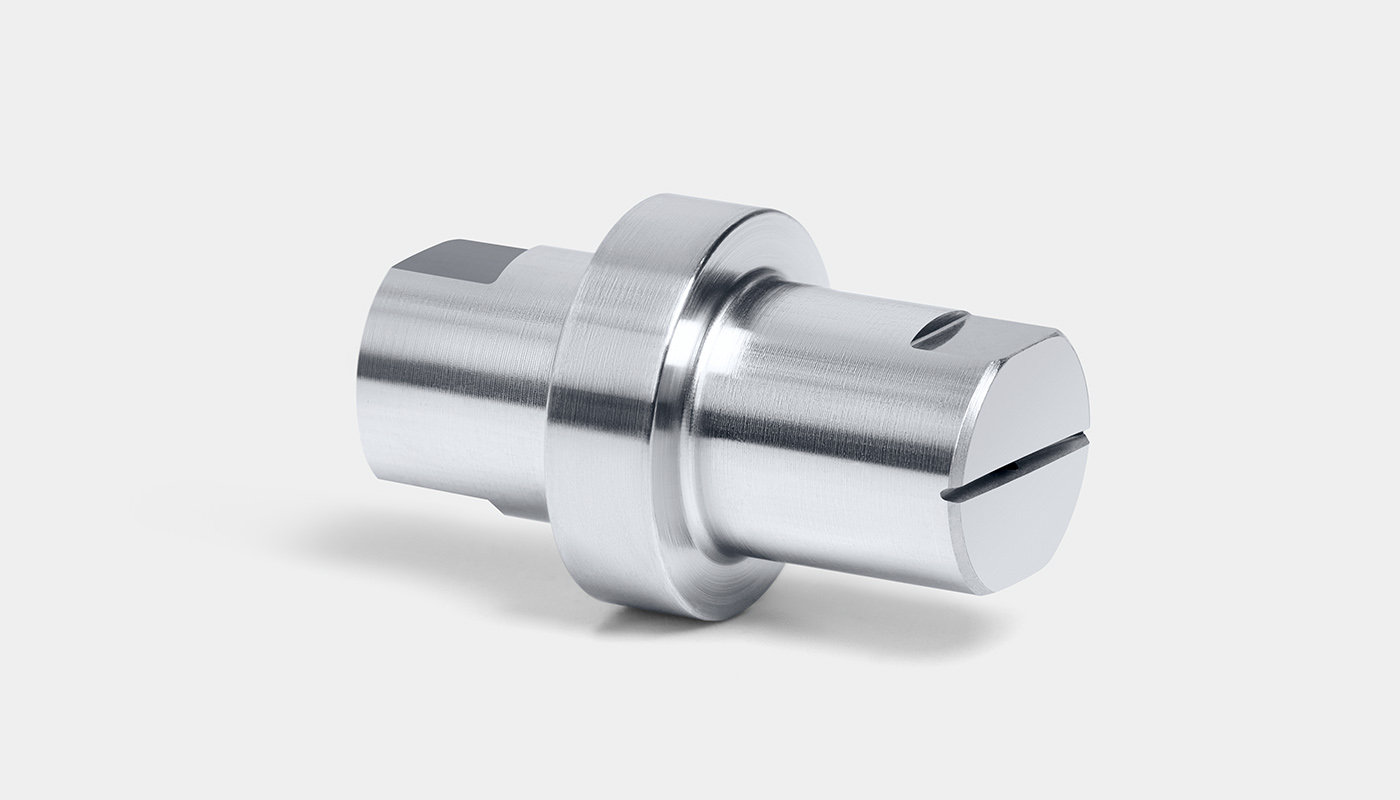

SCHMIDT EHS-Flachstrahldüse Modell FS 250 aus gehärtetem Edelstahl.

Modell FS 250

Baugröße: Ø 8/Ø 12 │ Länge: 20 [mm],
mit Fixierungsfläche für Ausrichtung des Flachstrahls
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,6 – Ø 4,6 [mm]
Sprühwinkel: 6° – 60°
Druckbereich: 1500 [bar]

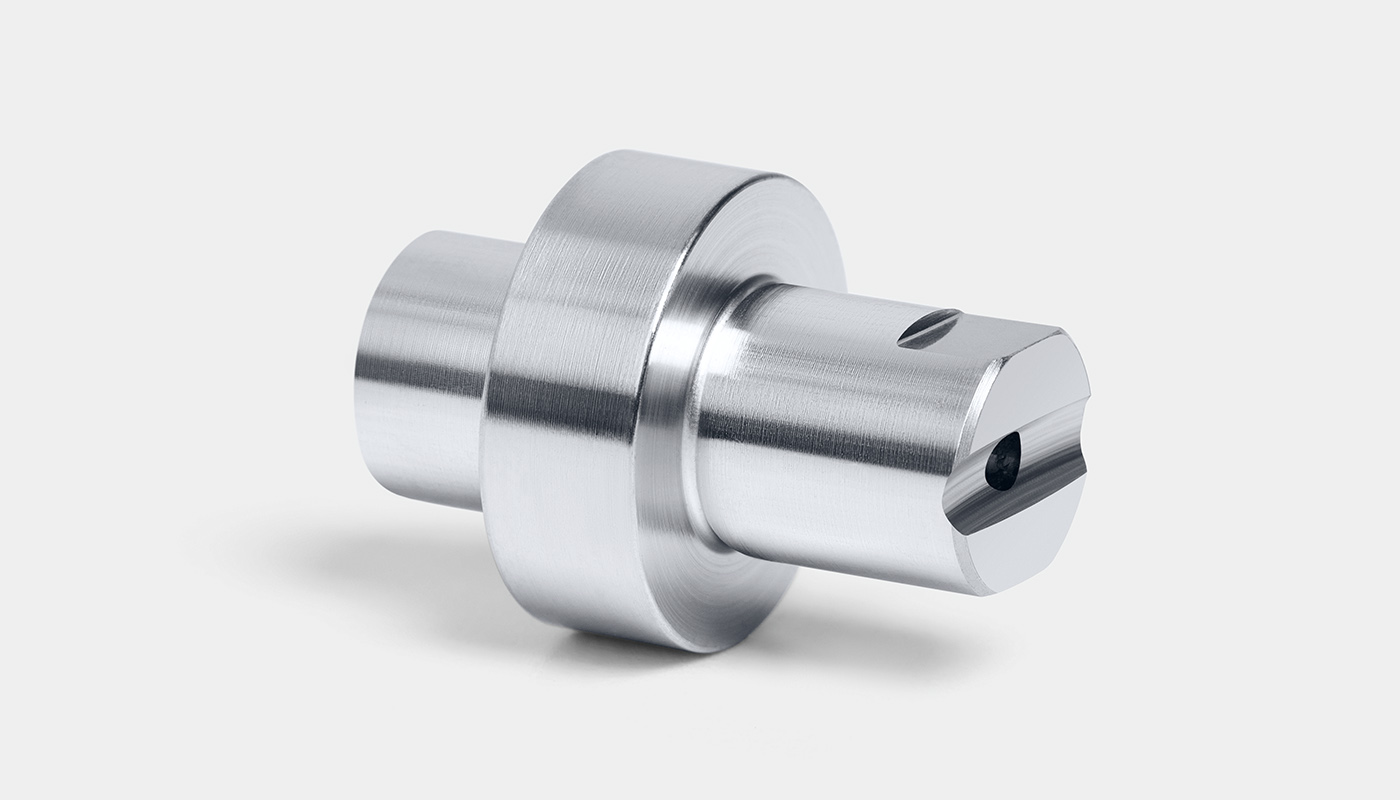

SCHMIDT EHS-Flachstrahldüse Modell FS 300 aus gehärtetem Edelstahl.

Modell FS 300

Baugröße: Ø 8/Ø 14 │ Länge: 20 [mm]
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,6 – Ø 4,6 [mm]
Sprühwinkel: 6° – 60°
Druckbereich: 2500 [bar]

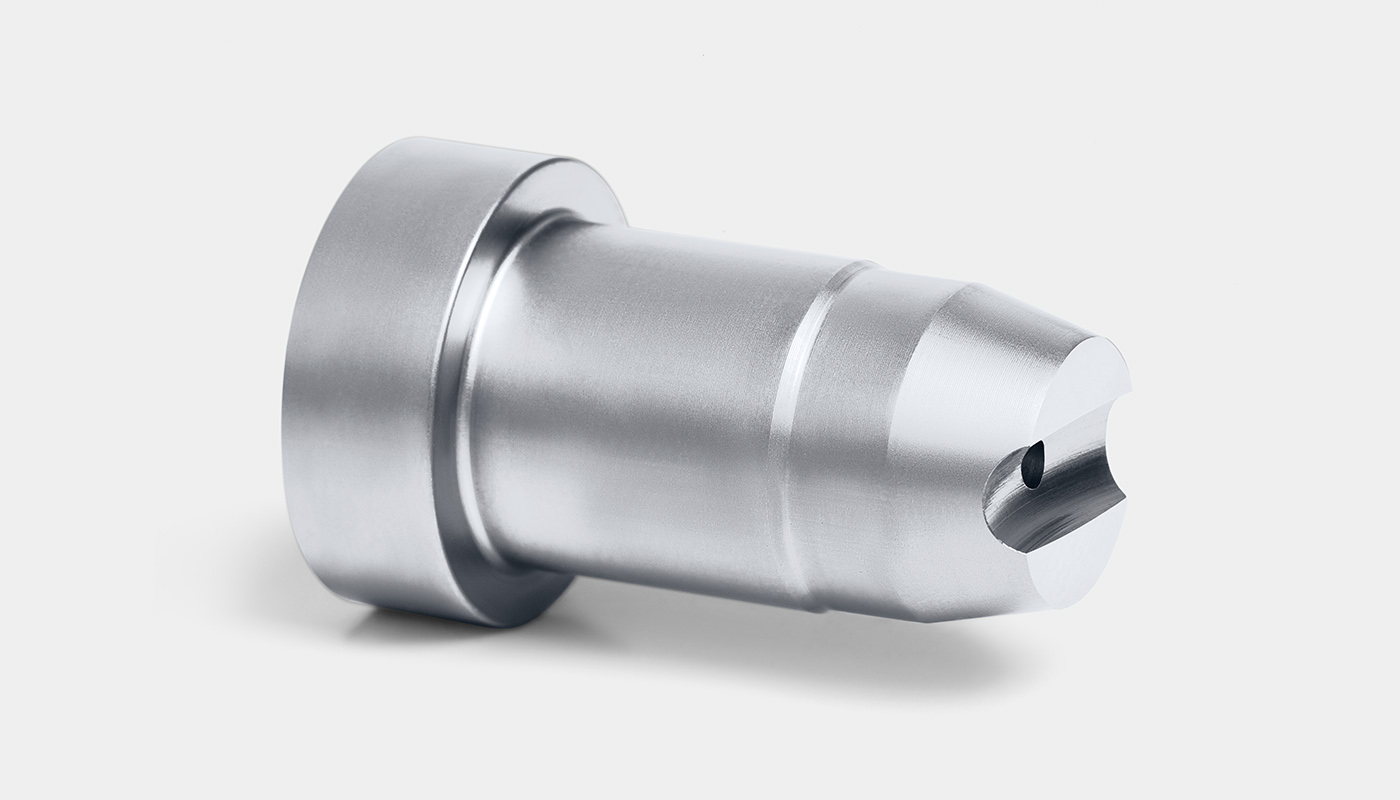

SCHMIDT EHS-Flachstrahldüse Modell FS 400 aus gehärtetem Edelstahl.

Modell FS 400

Baugröße: Ø 17/Ø 12 │ Länge: 25 – 28,6 [mm]
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 1,5 – Ø 3,4 [mm]
Sprühwinkel: 6°
Druckbereich: 1200 [bar]

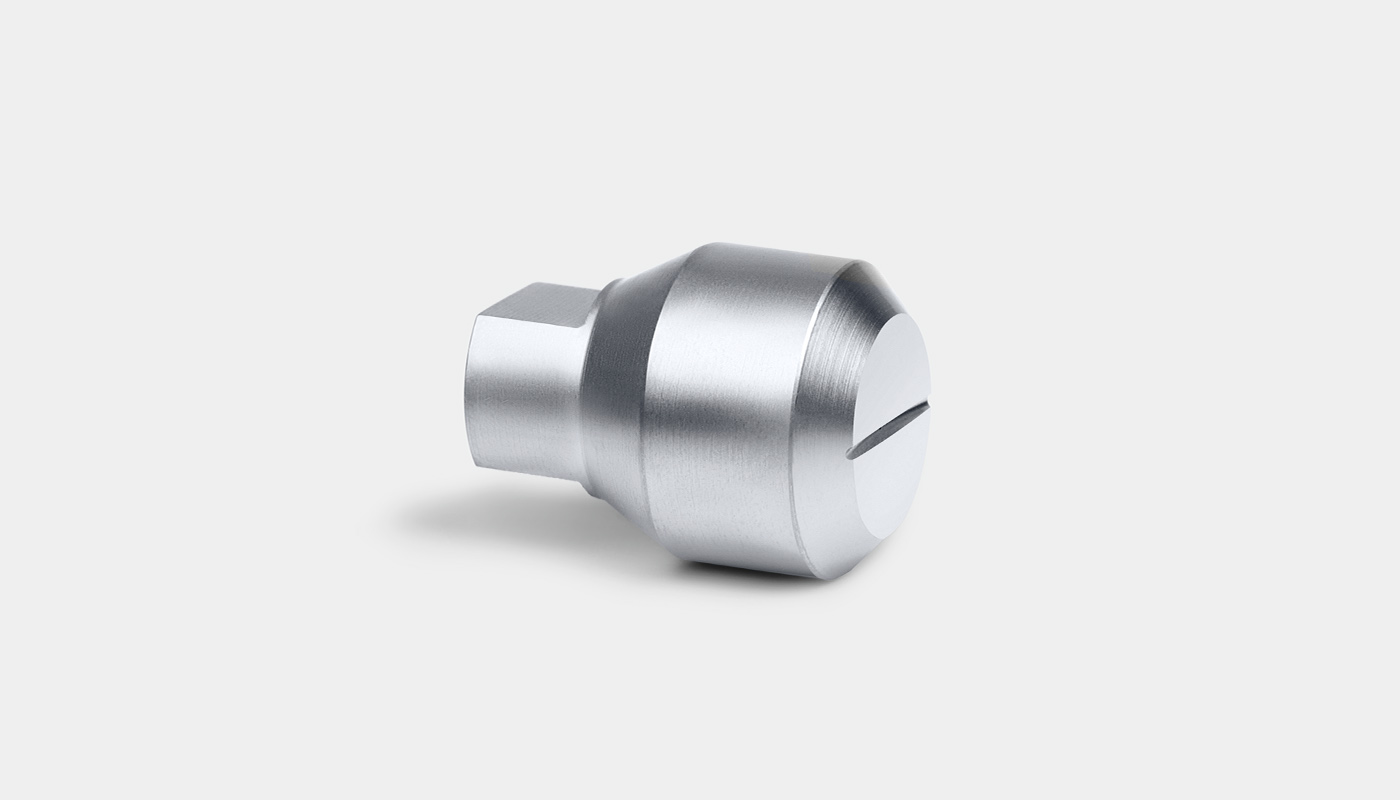

SCHMIDT EHS-Flachstrahldüse Modell FS 500 aus gehärtetem Edelstahl.

Modell FS 500

Baugröße: Ø 7/Ø 10 │ Länge: 13 [mm]
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,2 – Ø 2,0 [mm]
Sprühwinkel: 6° – 60°
Druckbereich: 3000 [bar]

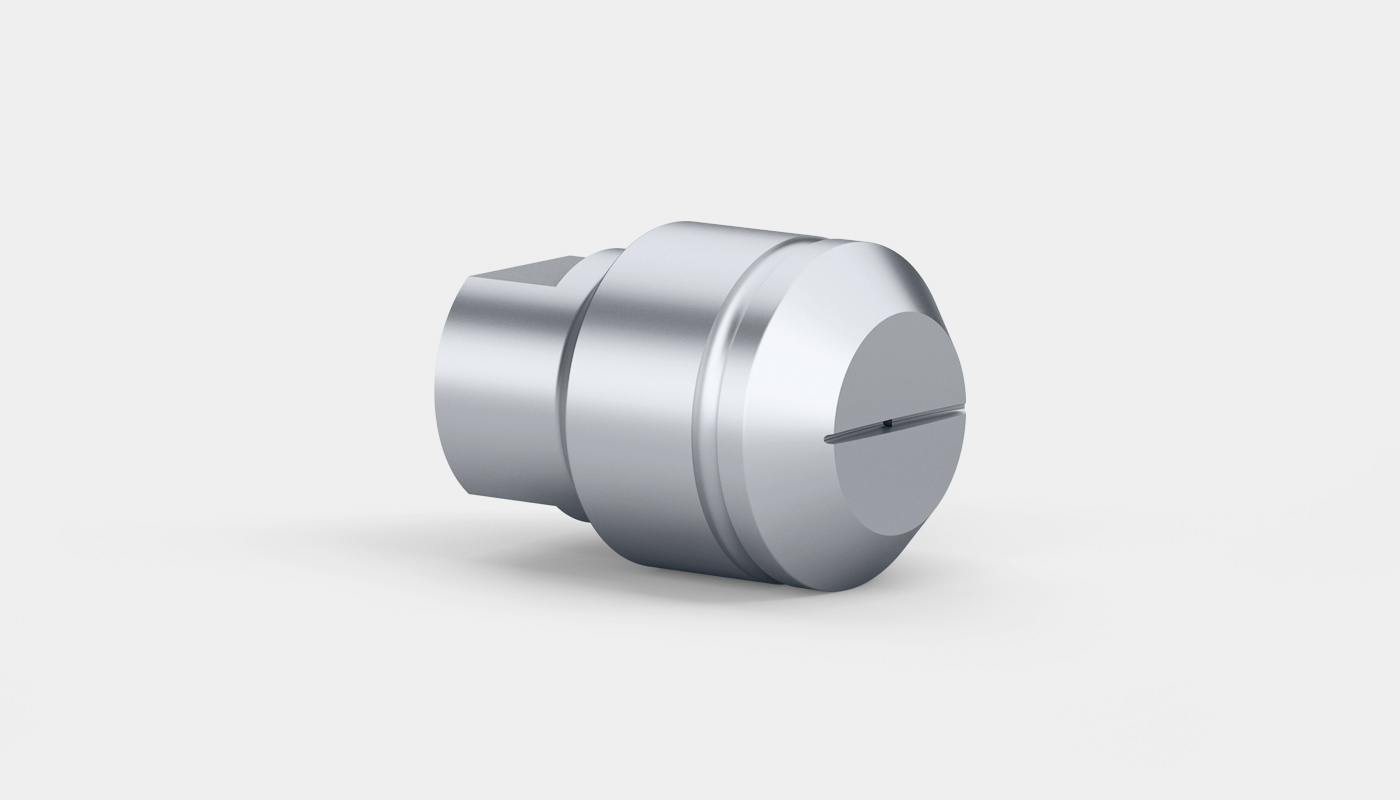

Modell FS 600

Baugröße: Ø 8,8/Ø 11 │ Länge: 15 [mm]
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,2 – Ø 2,0 [mm]
Sprühwinkel: 6° – 60°
Druckbereich: 3000 [bar]

Mehr über die neue Modellreihe 600



Modellvarianten unserer Flachstrahl-Mündungseinsätze

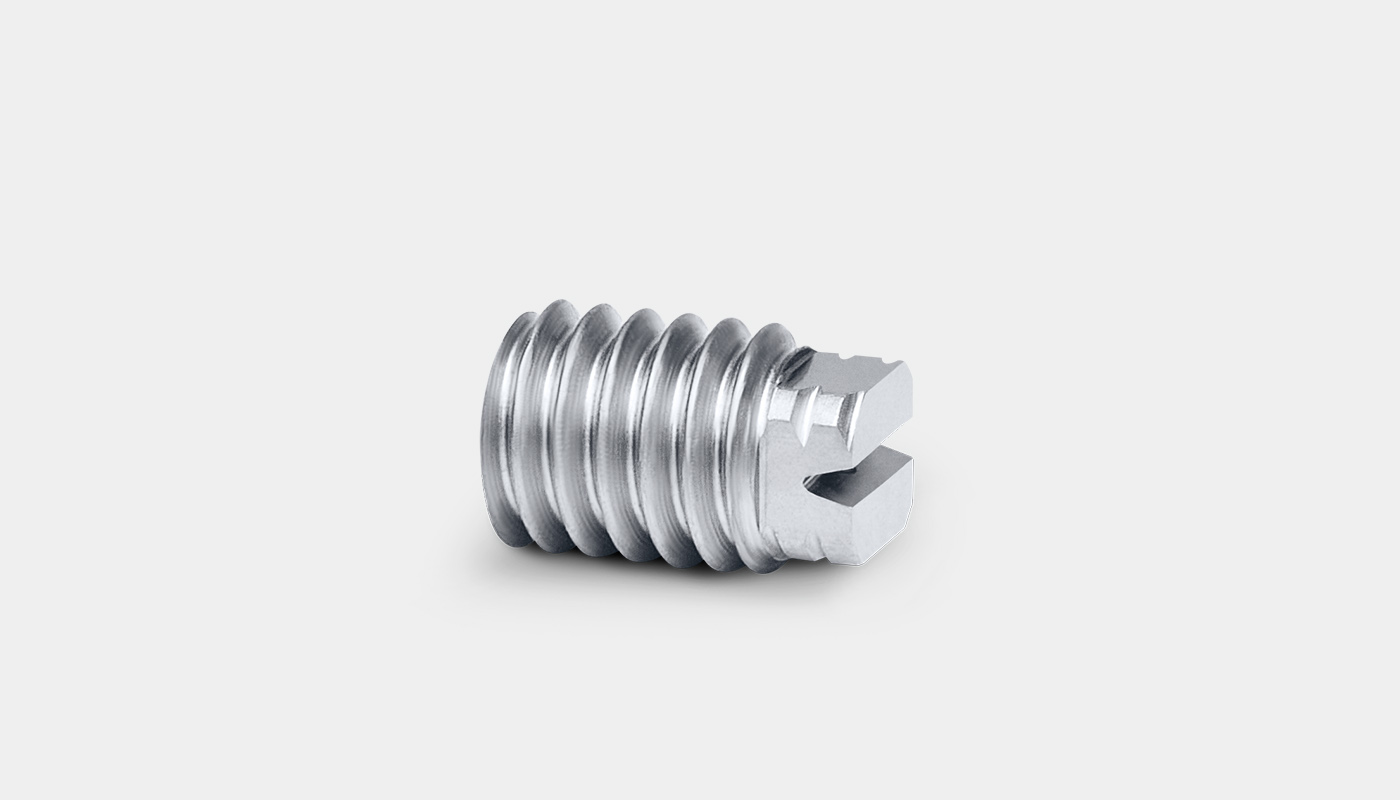

SCHMIDT EHS-Flachstrahl-Mündungseinsatz Modell ME-F 04 aus gehärtetem Edelstahl.

Modell ME-F 04

Baugröße: M 4 AG │ Länge: 6 [mm]
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,2 – Ø 1,0 [mm]
Sprühwinkel: 10° – 45°
Druckbereich: 3000 [bar]

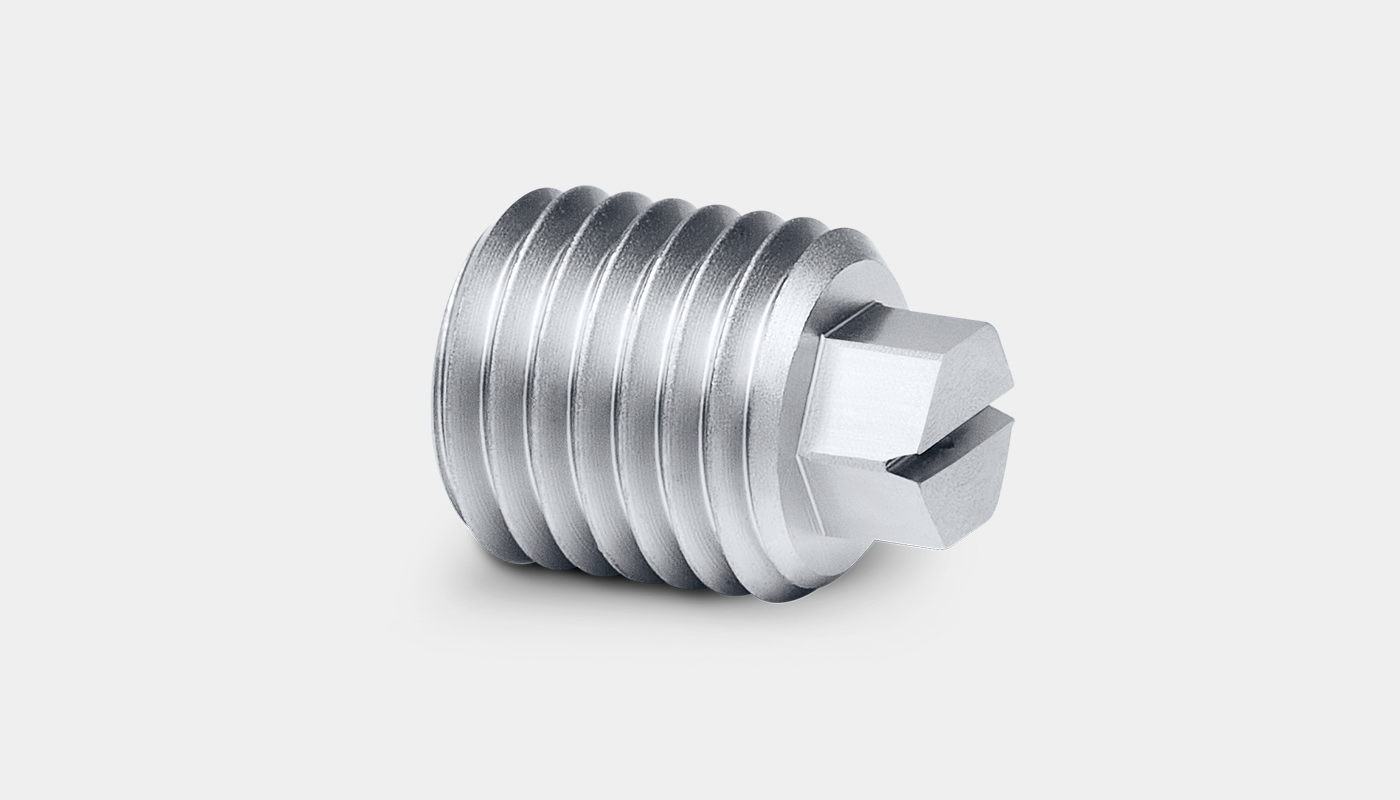

SCHMIDT EHS-Flachstrahl-Mündungseinsatz Modell ME-F 06 aus gehärtetem Edelstahl.

Modell ME-F 06

Baugröße: M 6x0, 75 AG │ Länge: 7 – 8 [mm]
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,4 – Ø 2,0 [mm]
Sprühwinkel: 10° – 45°
Druckbereich: 3000 [bar]



Modellvarianten unserer Flachstrahl-Einschraubdüsen

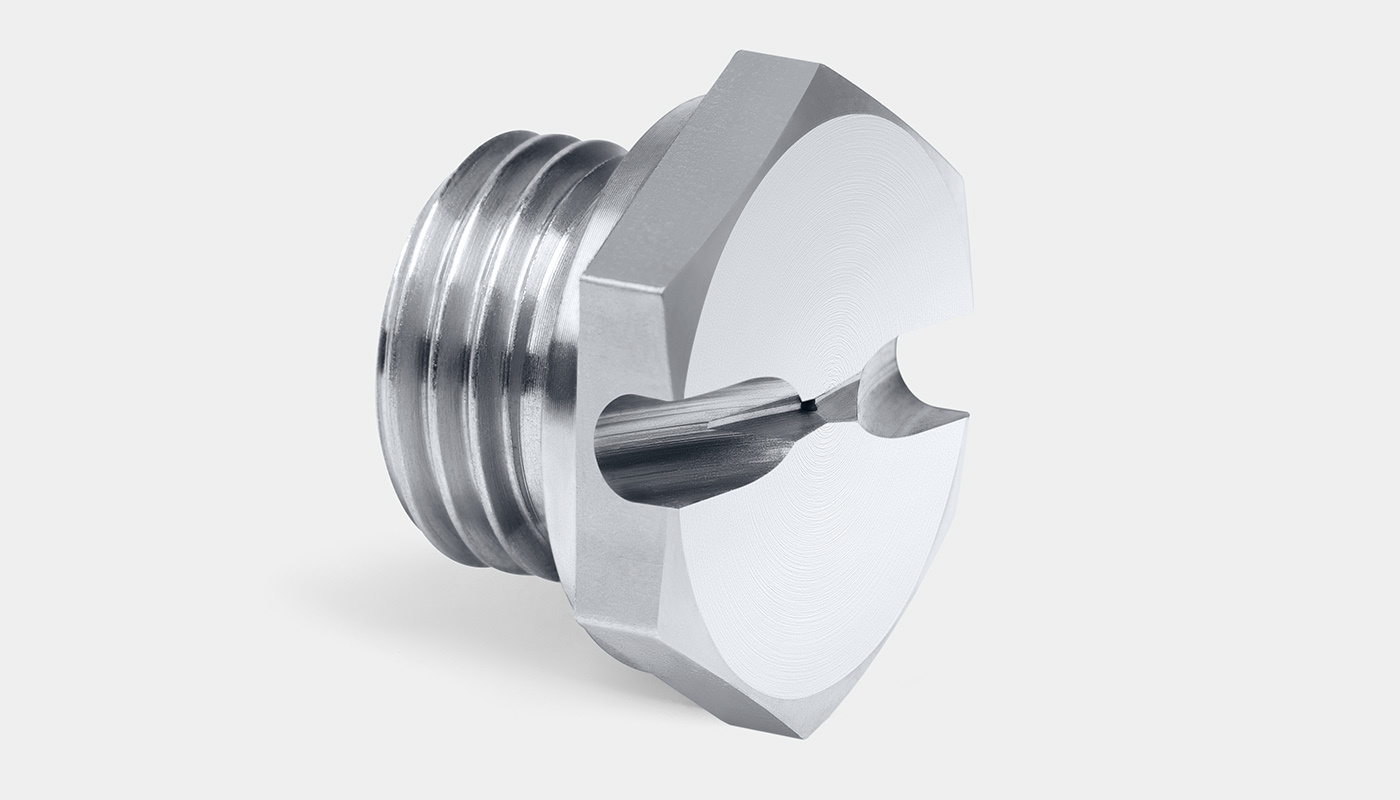

SCHMIDT EHS-Flachstrahldüse Modell FS-G 140 aus Edelstahl.

Modell FS-G 140

Baugröße: G 1/4 AG │ Länge: 12 [mm], SW17
Werkstoff: Edelstahl
Bohrungsgrößen: Ø 0,5 – Ø 6,0 [mm]
Sprühwinkel: 10°– 120°
Druckbereich: 400 [bar]

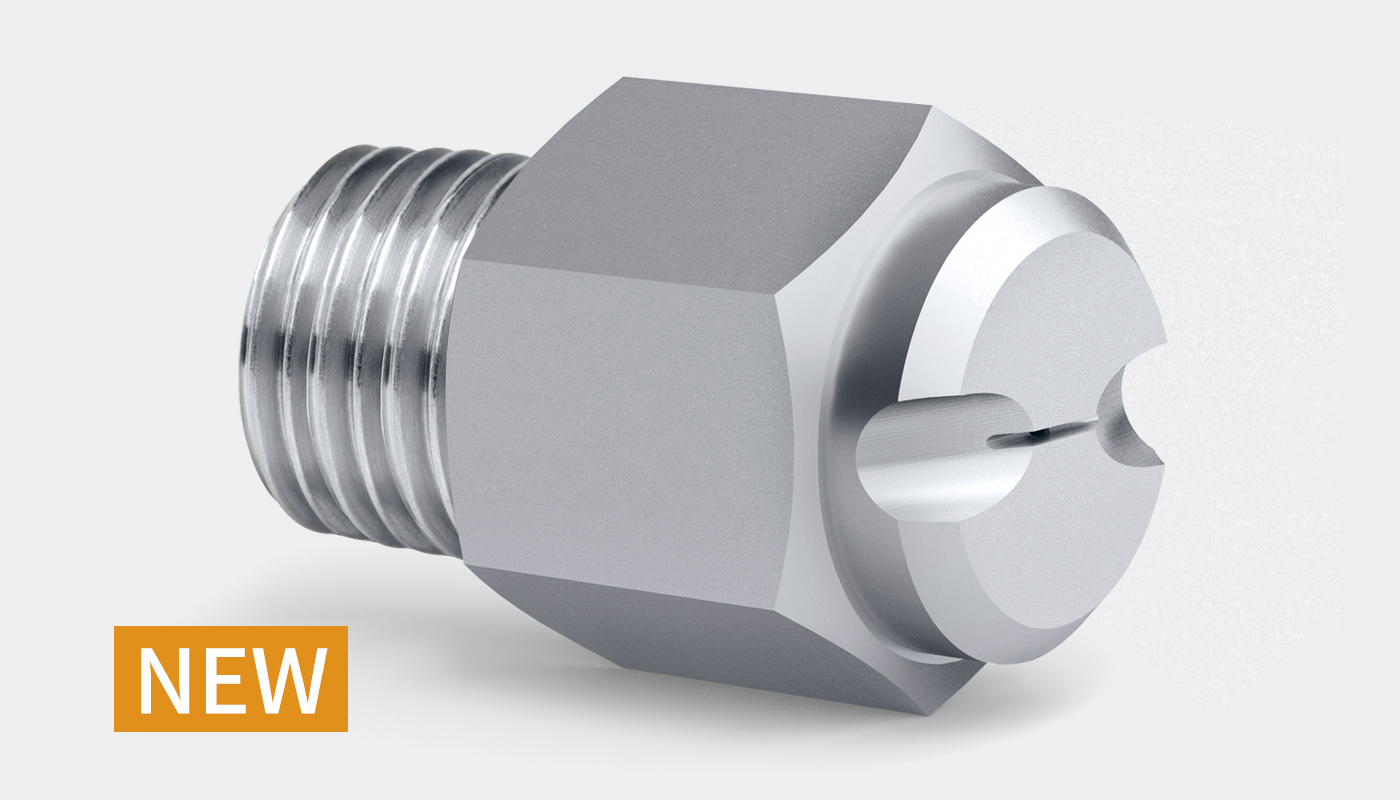

SCHMIDT EHS-Flachstrahldüse Modell FS-G 181 aus gehärtetem Edelstahl. Man sieht zudem einen orangenfarbenen Button mit dem Wort NEW.

Modell FS-G 181

Baugröße: 1/8 NPT │ Länge: 22 [mm], SW13
Werkstoff: Edelstahl, gehärtet
Bohrungsgrößen: Ø 0,5 – Ø 3,0 [mm]
Sprühwinkel: 10° – 120°
Druckbereich: 400 [bar]

SCHMIDT EHS-Rotationsdüse im Sprühvorgang aufgenommen. Ein Foto voller Dynamik. Grafisch bearbeitet.

SCHMIDT. Lösungen in Hochdruck.
Bis zu 3000 bar.

Beratung, Fertigung und Vertrieb

Bei SCHMIDT erhalten Sie alles aus einer Hand.
Hochleistungsdüsen und Zubehör für Ihre Anwendung.

Nehmen Sie Kontakt mit uns auf

Telefon +49 9565 9481-0
Mail sales(at)schmidt-ehs.com

Weiteres zu SCHMIDT EHS

Wort-Bild-Marke (Logo) des Unternehmens Düsen-Schlick. Grafisches Element (Elefant in einem Kreis) mit Schriftzug SCHLICK.

EHS-SCHMIDT
Ein Unternehmen der SCHLICK Gruppe

Mehr zu SCHLICK

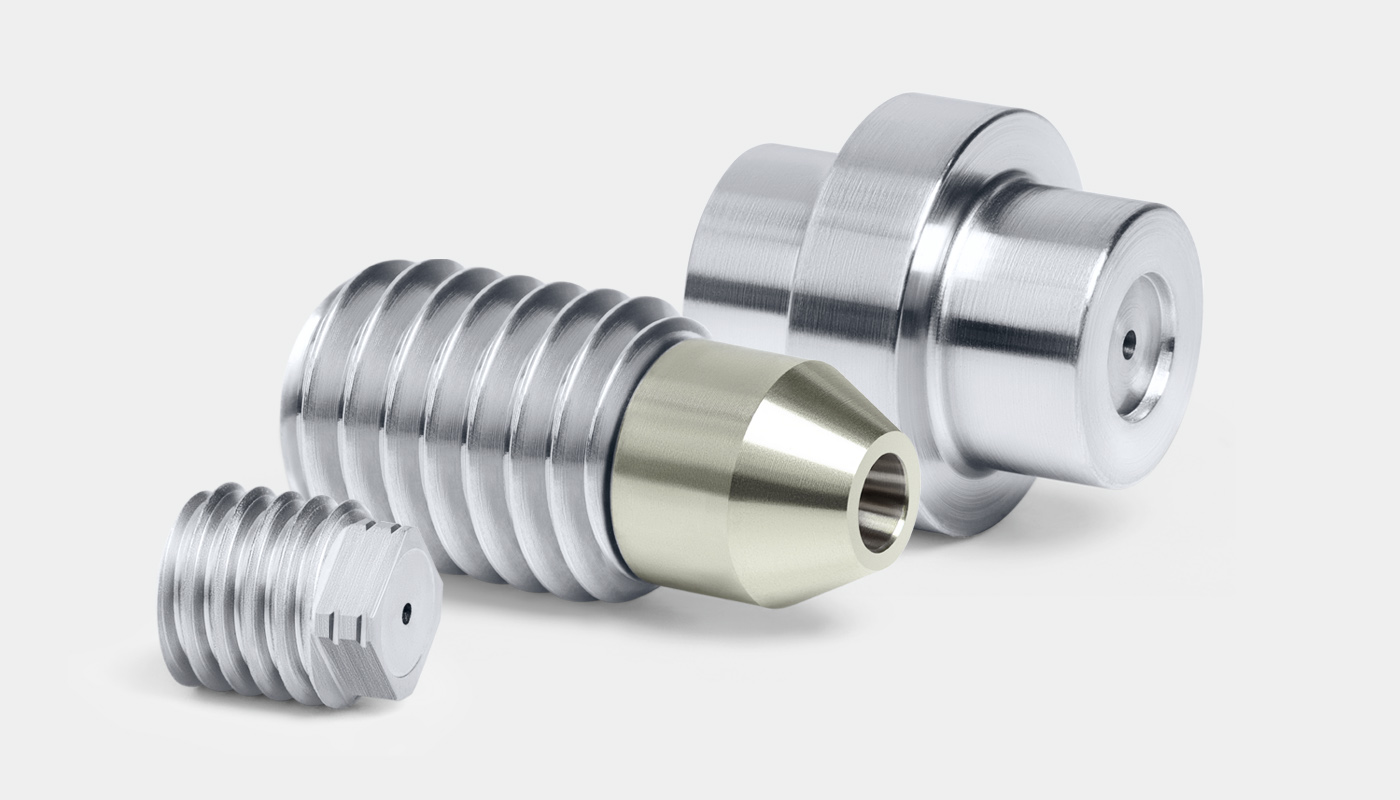

Drei SCHMIDT EHS-Rundstrahldüsen. V.l.n.r EHS-Rundstrahl-Mündungseinsatz Modell ME-R 03, EHS-Einschraubdüse Modell RS-GK 10 und EHS-Einsteckdüse Modell RS 100.

EHS-Rundstrahldüsen
Hergestellt für den härtesten Einsatz

Zu den Produkten

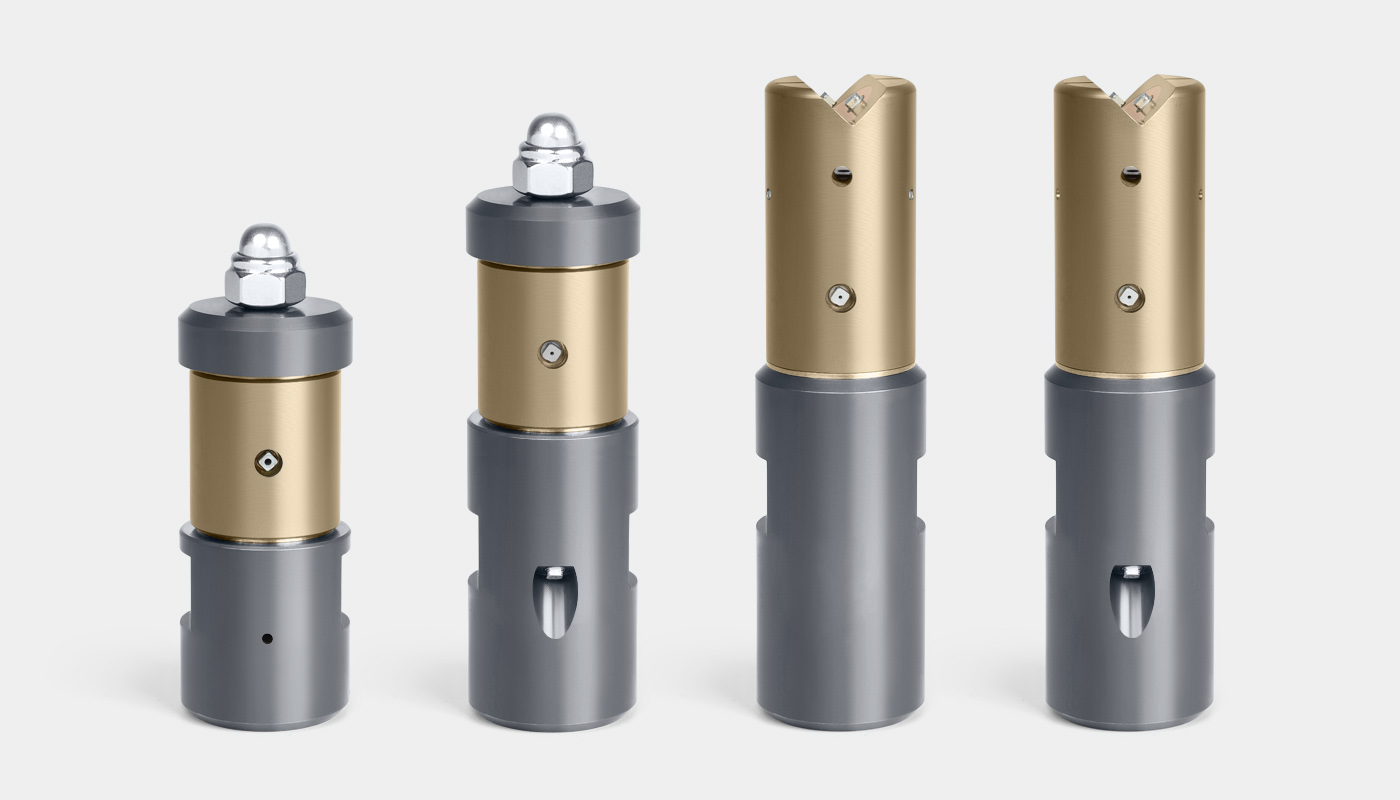

Vier SCHMIDT EHS-Rotationsdüsen der Baugröße 31. V.l.n.r: EHS-Modell ROT R, EHS-Modell ROT RV, EHS-Modell ROT FR , EHS-Modell ROT FRV. Werkstoffe: Edelstahl/Bronze.

EHS-Rotationsdüsen
Extreme Rundum-Leistung, mit und ohne Vorschub

Zu den Produkten

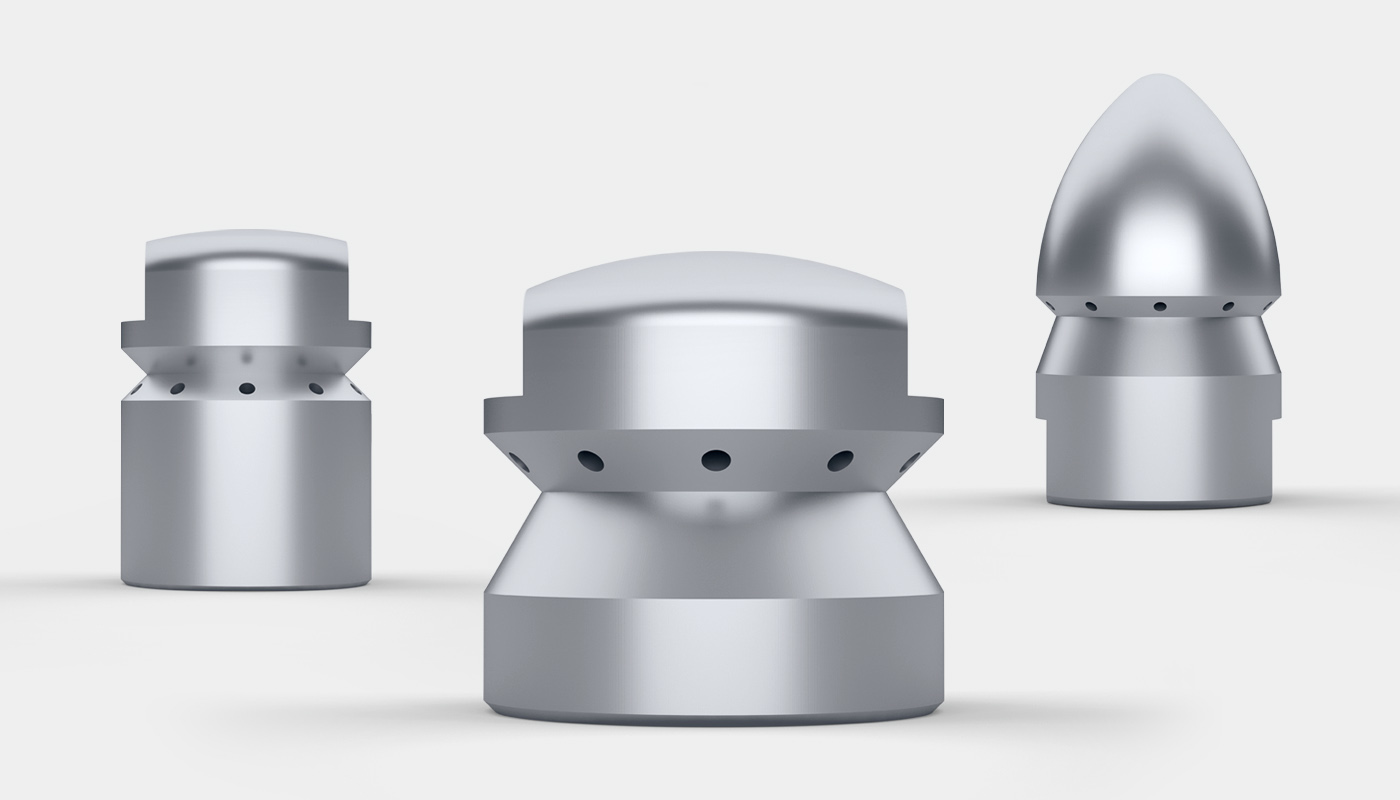

Drei SCHMIDT EHS-Rohrreinigungsdüsen leicht versetzt zueienander. V.l.n.r.: EHS-Modell 618 mit nach vorne gerichteter Bohrung, EHS-Modell 619 mit nach hinten gerichteter Bohrung und EHS-Modell 620 in konischer Bauform.

EHS-Rohrreinigungsdüsen
Vakuumgehärtet und breit einsetzbar

Zu den Produkten

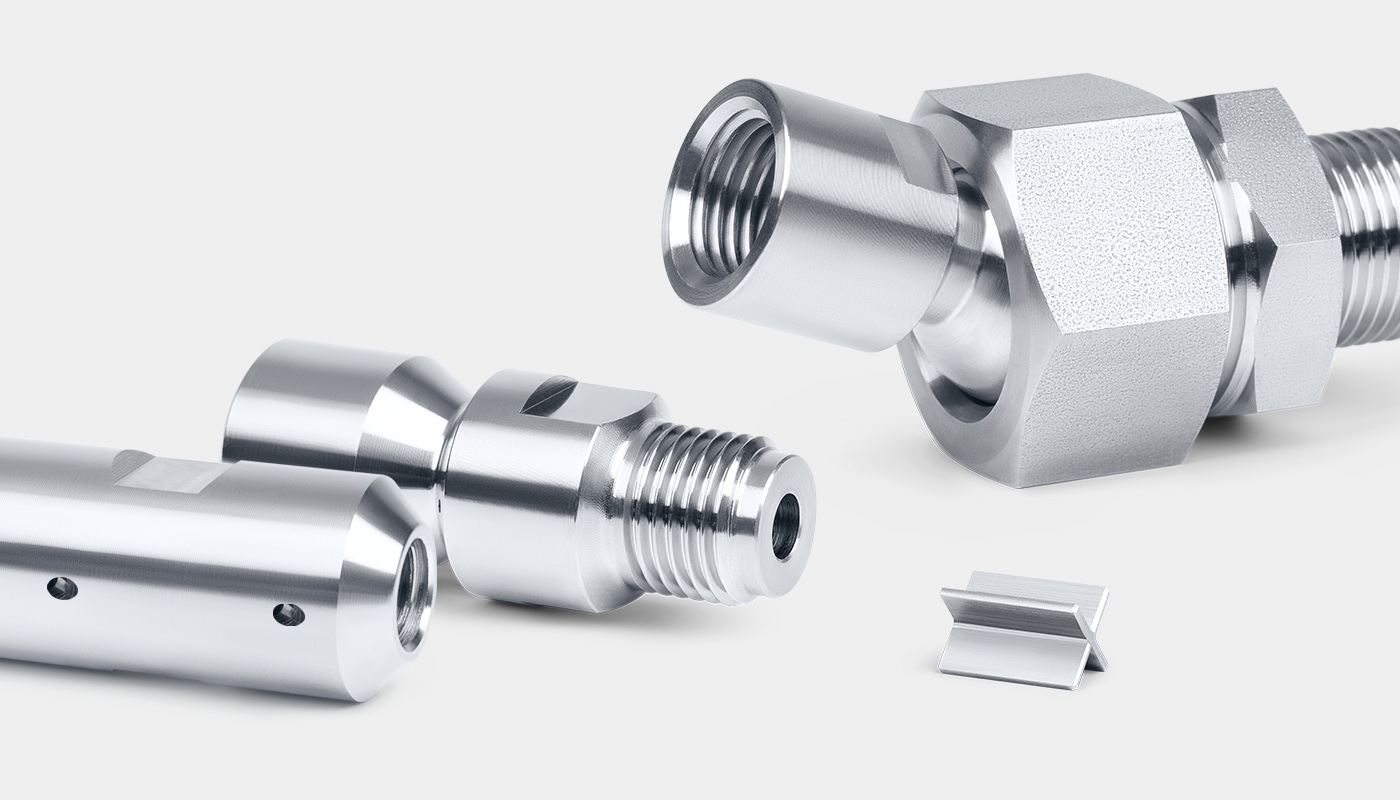

SCHMIDT EHS-Zubehörteile auf einen Blick. V.l.n.r. ein EHS-Düsenhalter, eine EHS-Vorschubeinheit, ein EHS-Stabilisator und ein EHS-Kugelgelenk in Edelstahl.

EHS-Zubehör
Das passende Angebot für jede Anwendung

Zu den Produkten
