Datenblatt EHS-Rohrreinigungsdüsen
ISO 9001:2015

SCHMIDT

EHS-Rohrreinigungsdüsen

Zerstäubung: mehrere, am Umfang verteilte, rückwärts oder vorwärts sprühende, geschlossene Strahlen

Bohrung: 0,8 – 4,0 mm

Durchsatz:
0,7 – 18 l/min bei 3 bar (pro Bohrung)

Anwendungsgebiete

Hier mehr erfahren

Anwendungsgebiete

Rohrreinigung

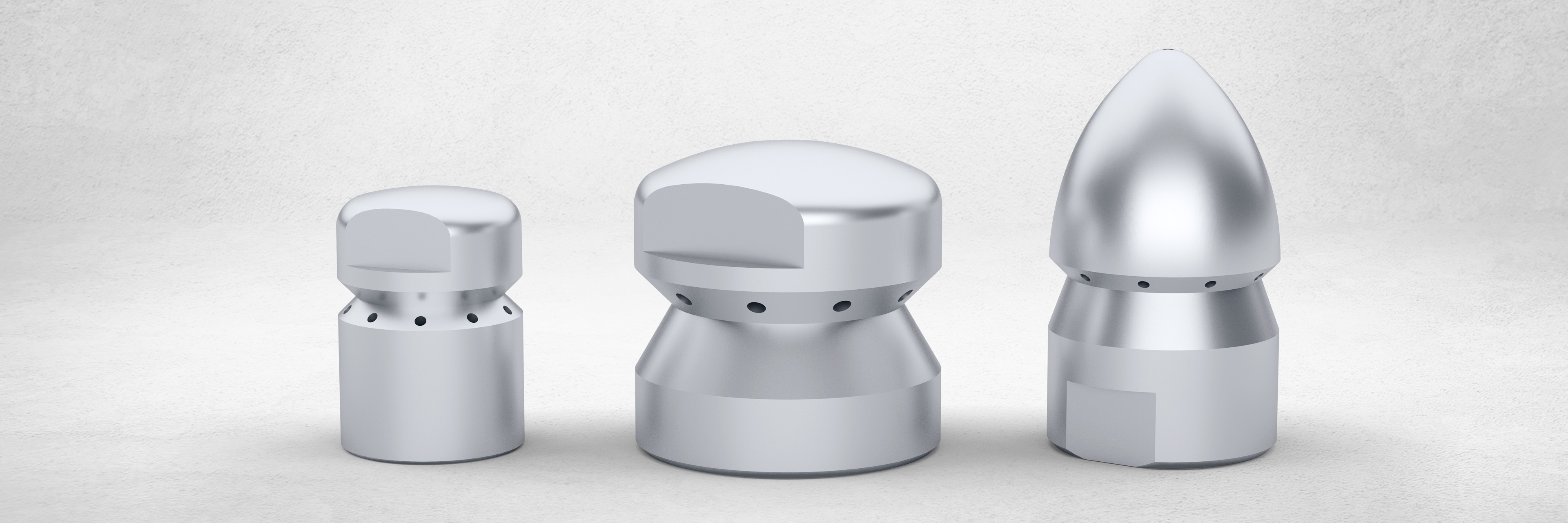

Vakuumgehärtet und breit einsetzbar –
SCHMIDT EHS-Rohrreinigungsdüsen bis 750 bar

Robuster, einteiliger Düsenkörper
Extrem hohe Strahlintensität mit höchstmöglicher Aufprallkraft
Nach vorn oder nach hinten gerichtete Bohrungen
Bohrungsanzahl und -größe werden individuell angepasst
Sehr breit gefächertes Einsatzgebiet

Die Modelle 618, 619 und 620 wurden speziell zur Rohrreinigung entwickelt und sind für Drücke bis 750 bar geeignet. Sie bestehen aus einem einteiligen Körper mit einem genormten Innengewindeanschluss zur einfachen und sicheren Montage.

Die schräg nach vorn oder rückwärts gerichteten intensiven Wasserstrahlen treffen auf die Rohrinnenwand. Sie fächern beim Aufprall auf und reinigen so die gesamte Rohrinnenwand. Bohrungsdurchmesser und Anzahl der Bohrungen werden individuell auf die jeweiligen Bedürfnisse angepasst.

Zum Teil werden die Düsen durch den entstehenden Rückstoß selbständig durch das Rohr gezogen. Mit diesen Merkmalen decken SCHMIDT Rohrreinigungsdüsen ein sehr breites Einsatzgebiet ab.

Werkstoffe: Edelstahl, gehärtet. Weitere Werkstoffe auf Anfrage.

Downloads

Datenblatt EHS-Rohrreinigungsdüsen

ISO 9001:2015

Modell 618 mit nach vorne gerichteter Bohrung

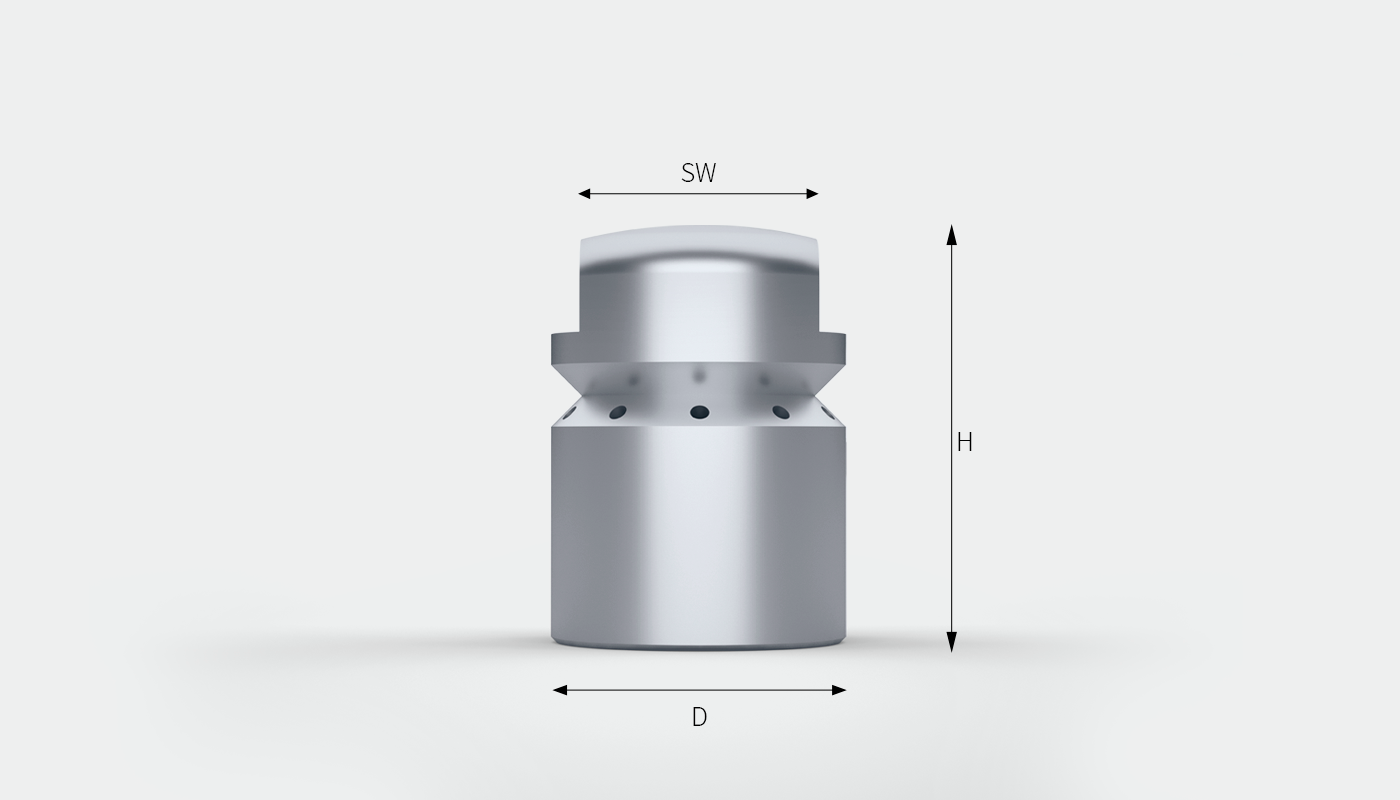

SCHMIDT EHS-Rohrreinigungsdüse Modell 618 mit Bemaßungspfeilen für die Schlüsselweite (SW), die Höhe (H) und den Durchmesser (D). — **Modell 618** eignet sich auch zur Reinigung vollverstopfter Rohre und wird mit Stahllanze oder Stahlrohr eingeführt. Je nach Wasserdruck ist ein entsprechender Vorschub erforderlich. Der Strahlwinkel wird entsprechend den Anforderungen individuell angepasst.

Modell	618-012	618-016	618-024	618-028	618-040
G [DIN ISO 228]	G 1/8	G 1/4	G 3/8	G 1/2	G 3/4
Anzahl Bohrungen max.	8	10	10	12	12
ø-Bohrungen max. [mm]	1,5	1,5	1,8	2,0	2,5
D [mm]	12	16	24	28	40
H [mm]	25	30	33	35	52
SW [mm]	9	14	17	24	32
Druckbereich max [bar]*	750	750	750	750	300

G = Gewinde, D = Durchmesser, H = Gesamthöhe, SW = Schlüsselweite
* gilt für Standardmodell, höhere Druckbereiche auf Anfrage möglich

Modell 619 mit nach hinten gerichteter Bohrung

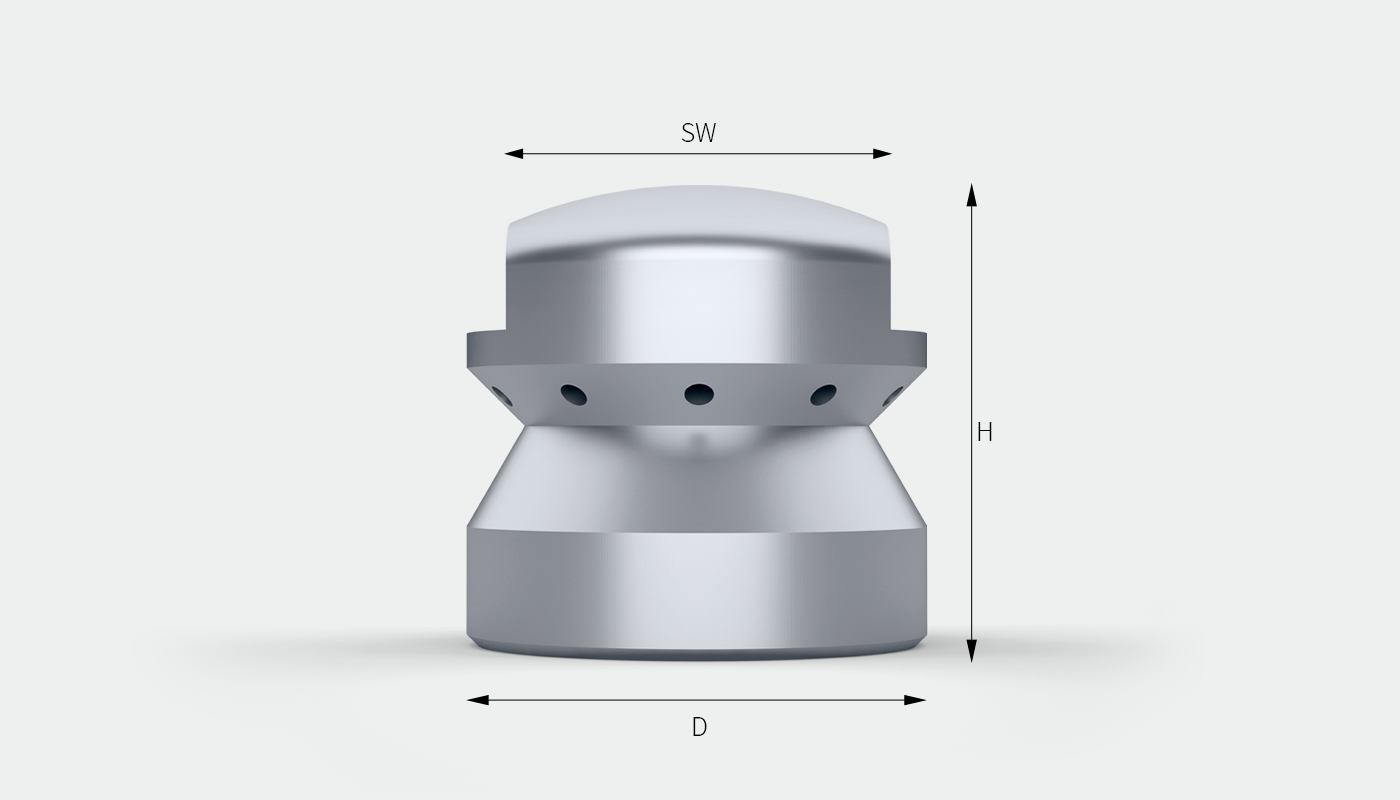

SCHMIDT EHS-Rohrreinigungsdüse Modell 619 mit Bemaßungspfeilen für die Schlüsselweite (SW), die Höhe (H) und den Durchmesser (D). — **Modell 619** eignet sich besonders zur Reinigung von Rohren oder Kanalrohren. Die Düse wird durch den entstehenden Rückstoß durch das Rohr gezogen. Je nach Wasserdruck ist ein entsprechender Vorschub erforderlich. Der Strahlwinkel ist vertikal oder tangential zwischen 30° und 90° lieferbar.

Modell	619-012	619-016	619-024	619-028	619-040
G [DIN ISO 228]	G 1/8	G 1/4	G 3/8	G 1/2	G 3/4
Anzahl Bohrungen max.	8	10	10	12	12
ø-Bohrungen max. [mm]	1,5	1,5	1,8	2,0	2,5
D [mm]	12	16	24	28	40
H [mm]	25	30	34	35	40
SW [mm]	9	14	19	24	32
Druckbereich max. [bar]*	750	750	750	750	300

G = Gewinde, D = Durchmesser, H = Gesamthöhe, SW = Schlüsselweite
* gilt für Standardmodell, höhere Druckbereiche auf Anfrage möglich

Modell 620 mit spitzer bzw. abgerundeter Bauform

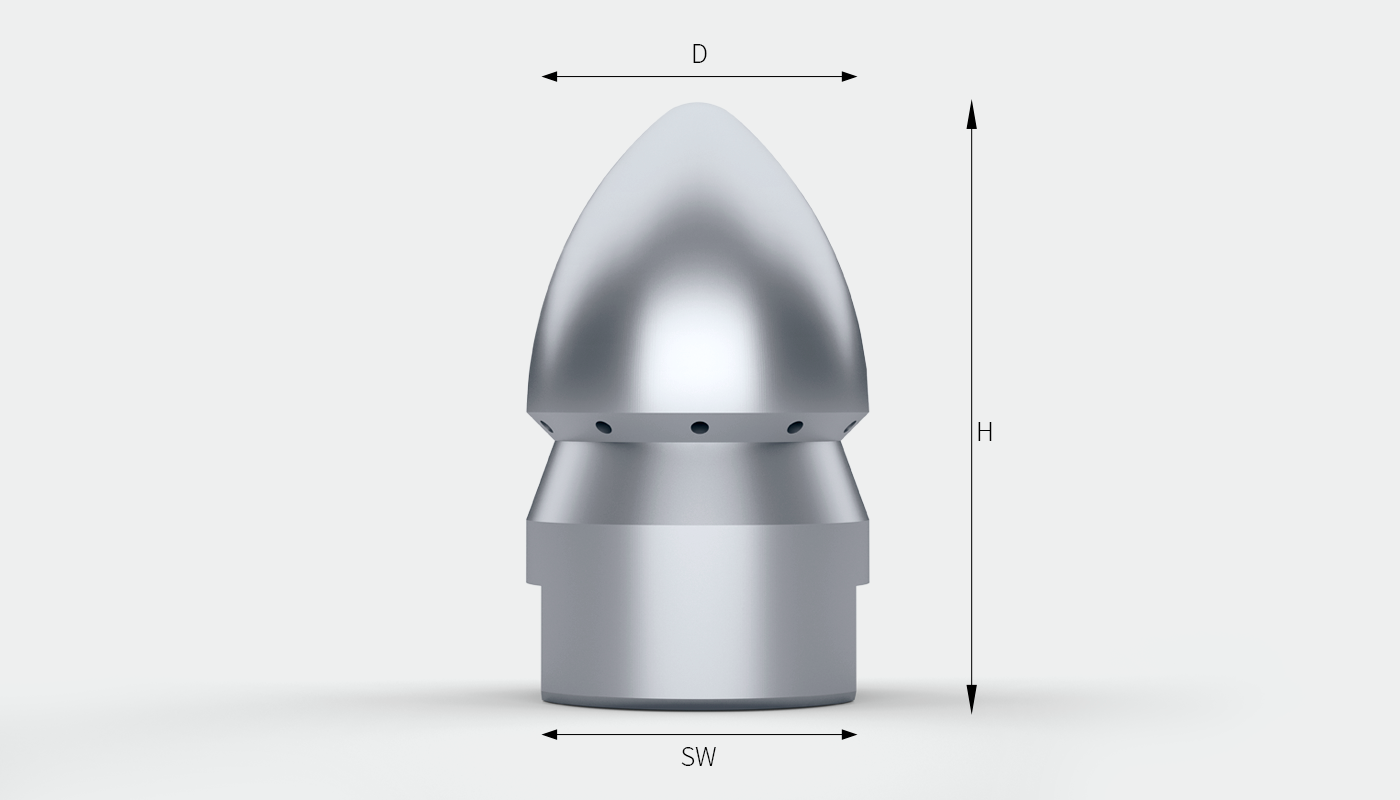

SCHMIDT EHS-Rohrreinigungsdüse Modell 620 mit Bemaßungspfeilen für die Schlüsselweite (SW), die Höhe (H) und den Durchmesser (D). — **Modell 620** mit nach hinten gerichteter Bohrung eignet sich besonders zur Reinigung von Rohren oder Kanalrohren. Die Düse wird durch den entstehenden Rückstoß durch das Rohr gezogen. Je nach Wasserdruck ist ein entsprechender Vorschub erforderlich. Der Strahlwinkel ist vertikal oder tangential zwischen 30° und 90° lieferbar.

Modell	620-012	620-016	620-024	620-029
G [DIN ISO 228]	G 1/8	G 1/4	G 3/8	G 1/2
Anzahl Bohrungen max.	8	10	10	12
ø-Bohrungen max. [mm]	1,5	1,5	1,8	2,0
D [mm]	12	16	24	29,5
H [mm]	35	41	50	52
SW [mm]	9	14	19	27
Druckbereich max. [bar]*	750	750	750	750

G = Gewinde, D = Durchmesser, H = Gesamthöhe, SW = Schlüsselweite
* gilt für Standardmodell, höhere Druckbereiche auf Anfrage möglich

Modell	620-040	620-044	620-054	620-059
G [DIN ISO 228]	G 3/4	G 1	G 1 1/4	G 1 1/2
Anzahl Bohrungen max.	12	12	16	16
ø-Bohrungen max. [mm]	2,5	3,0	3,5	4,0
D [mm]	40	44	54	59
H [mm]	65	75	95	108
SW [mm]	32	36	41	50
Druckbereich max. [bar]*	300	300	300	300

G = Gewinde, D = Durchmesser, H = Gesamthöhe, SW = Schlüsselweite
* gilt für Standardmodell, höhere Druckbereiche auf Anfrage möglich

Sonderbauformen

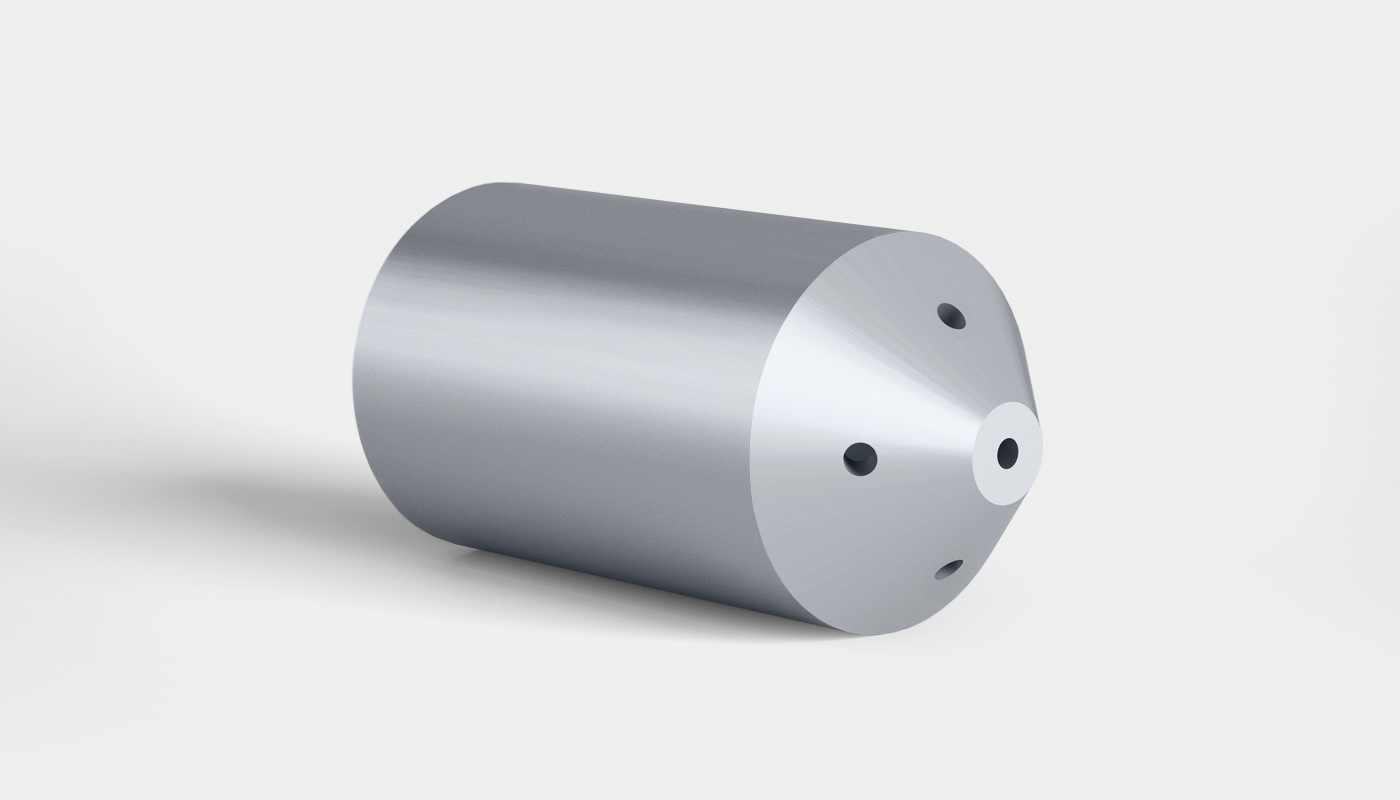

SCHMIDT EHS-Rohrreinigungsdüse. Sondermodell mit vier erkennbaren Düsenbohrungen für Frontstrahlen.

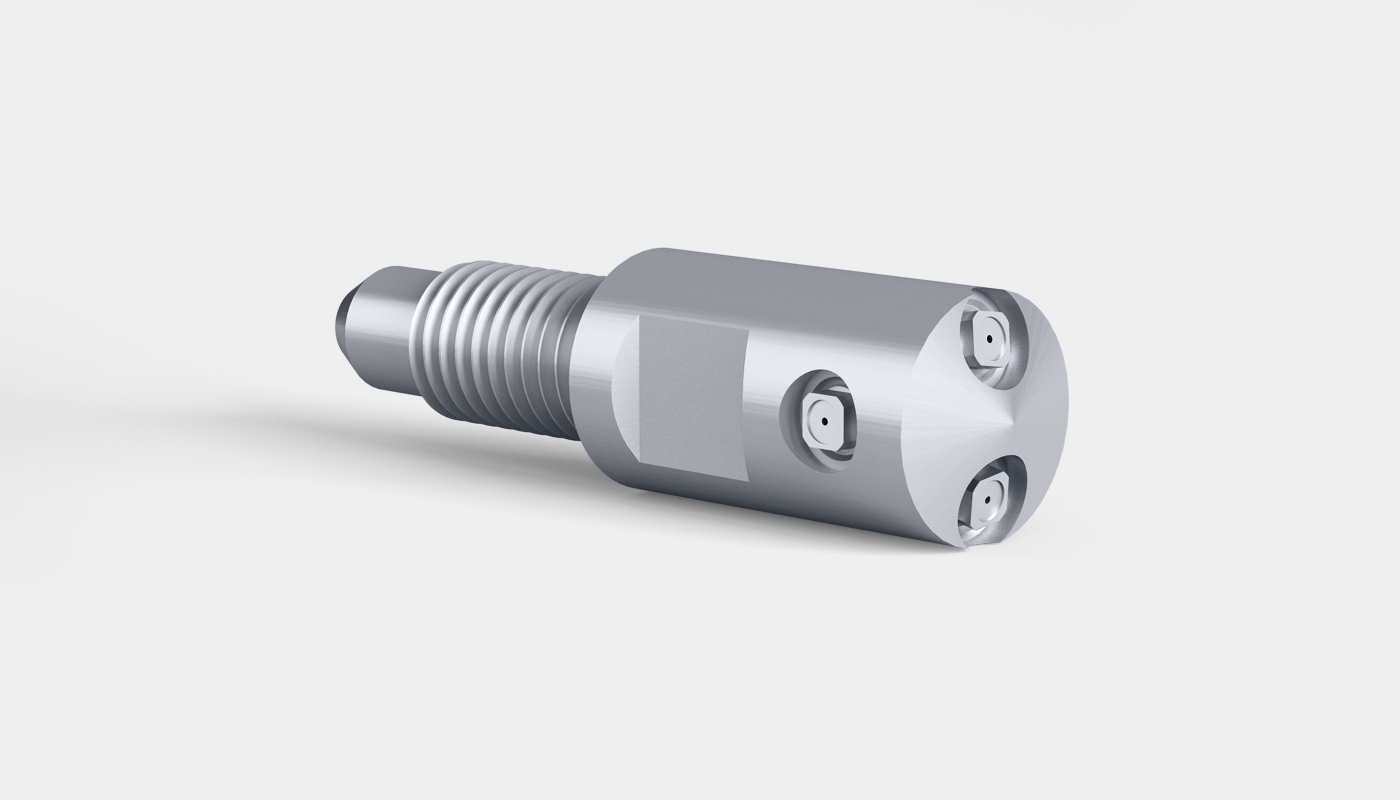

SCHMIDT EHS-Rohrreinigungsdüse mit Anschlussgewinde. Sondermodell mit zwei EHS-Mündungseinsätzen am Düsenkopf und einem EHS-Mündungeinsatz am Düsenkörper.

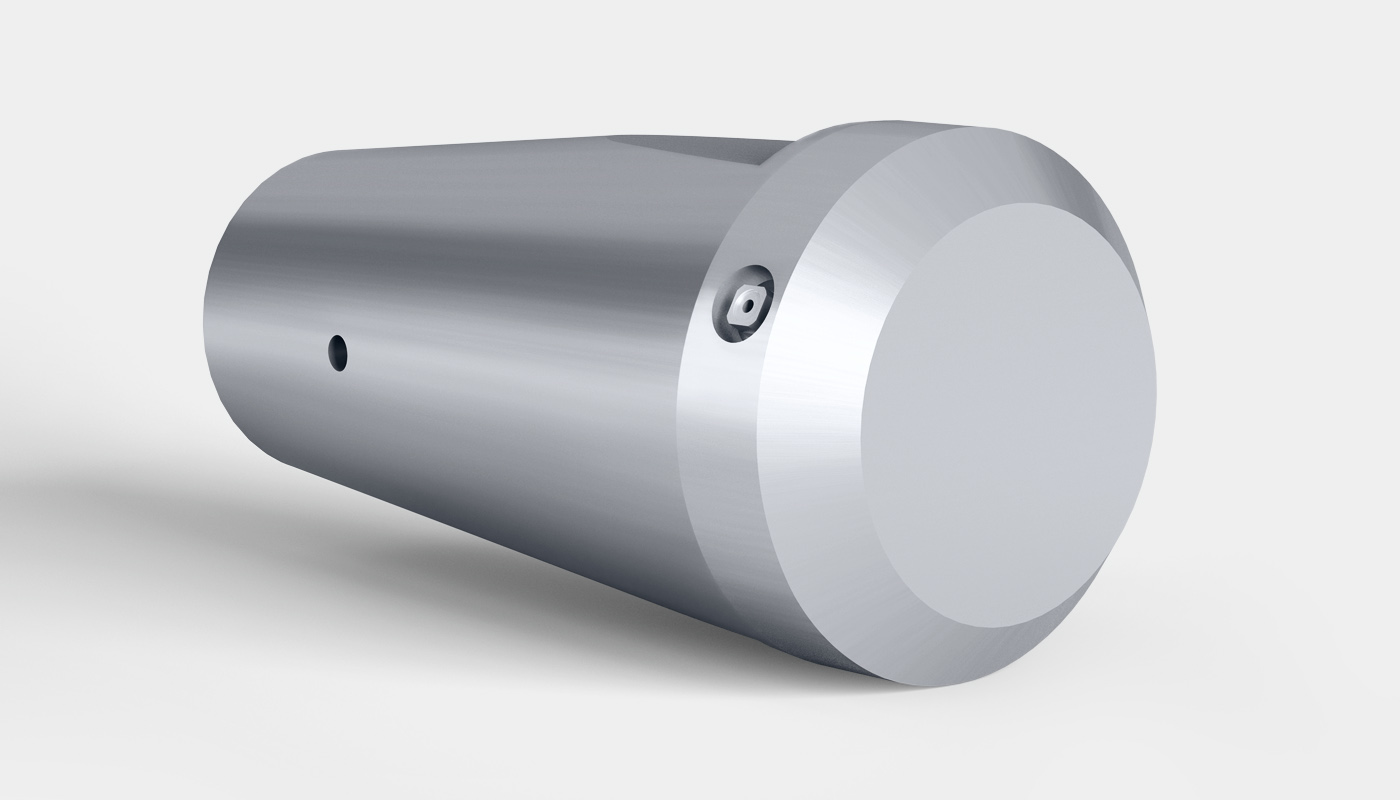

SCHMIDT EHS-Rohrreinigungsdüse. Sondermodell mit einem EHS-Mündungeinsatz seitlich am Düsenkopf.

In Sachen Rohrreinigungsdüsen macht uns so schnell niemand etwas vor. Unser Produktangebot umfasst alle gängigen Sprühformen und deckt Druckverhältnisse bis 750 bar ab. Mit unseren klassischen Werkstoffen können wir eine Vielzahl von Anforderungen präzise abbilden. Sind spezielle technische Merkmale gefragt, so gehen wir noch einen Schritt weiter und entwickeln maßgeschneiderte Sonderlösungen für unsere Kunden.
