SCHMIDT
EHS-Rotationsdüsen

Unsere Rotationsdüsen werden ab einem Durchmesser von 10 mm in verschiedenen Baugrößen gefertigt.

Sie sind mit und ohne Vorschubeinheit erhältlich. Optional mit Frontstrahl.

Abhängig von ihrer Bauausführung sind sie für den Einsatz bis zu 1000 bar geeignet.

Anwendungsgebiete

Hier mehr erfahren

Anwendungsgebiete

Entfernen von Ablagerungen
Reinigen

Extreme Rundum-Leistung, mit und ohne Vorschub –
SCHMIDT EHS-Rotationsdüsen bis 1000 bar

Kompakte und robuste Bauformen
Hervorragend geeignet für Reinigungsarbeiten in Rohren, Kanälen u.ä.
Extrem hohe Strahlintensität mit höchstmöglicher Aufprallkraft
Mit und ohne Vorschubeinheit erhältlich
Einfache Wartung, Montage und Demontage
Verschleißarmer Betrieb für eine lange Lebensdauer

SCHMIDT EHS-Rotationsdüsen – vielfältig und effizient

Rotationsdüsen sind wahre Tausendsassa, wenn es darum geht, verstopfte Rohre zu reinigen oder Verkrustungen in Kanälen zu entfernen. Dank der Vielfalt in der Ausführung lassen sie sich optimal auf die jeweilige Anforderung hin abstimmen. SCHMIDT EHS-Rotationsdüsen werden mit verschiedenen Düsenbohrungen – bei größeren Bauformen mit Mündungseinsatz – in diversen Winkeln mit Vorstrahl oder Rückstrahl zum Einsatz mit Hochdruck-Schläuchen bzw. Lanzen gefertigt. Bei der Düsenausführung mit Vorschubeinheit sorgen mehrere nach hinten gerichtete Strahlen für den Vortrieb und zum Herausspülen des gelösten Materials. Optional erhältlich ist eine Ausführung mit Frontstrahl, die sich besonders bei der Beseitigung von hartnäckigen Verstopfungen in Rohrleitungen bewährt.

Die Rotationsdüsen sind kompakt und äußerst stabil gefertigt. Mit bis zu 1000 bar Arbeitsdruck lassen sich auch schwierige Reinigungsarbeiten in Rohren oder Kanälen rasch und sicher erledigen.

Sie erzeugen ein intensives Abtragverhalten durch die kleine Aufprallfläche des Kernstrahls, der um die Achse der Düse rotiert. So wird eine große Flächenleistung für den Abtrag erreicht.

SCHMIDT EHS-Rotationsdüsen haben eine lange Lebensdauer und sind sehr wartungsfreundlich. Unterschiedlichste Bauformen bieten Lösungen für vielfältige Reinigungsgebiete. Je nach Modellausführung werden Bohrung und Strahlwinkel in einem breiten Bereich gefertigt. Individuelle Maße auf Anfrage.

Werkstoffe: Edelstahl/Bronze. Weitere Werkstoffe auf Anfrage.

Downloads

Datenblatt EHS-Rotationsdüsen

ISO 9001:2015

Produktzubehör

Professionelles Zubehör

SCHMIDT EHS-Düsenhalter DH 10-14 mit Rundstrahldüse RS GK 10. — **SCHMIDT EHS-Düsenhalter**
Düsenhalter mit Gewindeanschluss in verschiedensten Ausführungen und Größen für Flachstrahl- wie Rundstrahldüsen. Je nach Anforderung auch in der Ausführung zum Anschweißen. Zur Befestigung von Einsteckdüsen mit individueller Überwurfmutter. SCHMIDT EHS-Düsenhalter schaffen die passende Verbindung und ermöglicht einen schnellen Düsenwechsel.

SCHMIDT EHS-Kugelgelenk aus Edelstahl. Mit Anschluss Aussengewinde und Innengewinde. — **SCHMIDT EHS-Kugelgelenke**
Dort wo schwenkbare Düsen zum Einsatz kommen sollen, sind Kugelgelenke die richtige Wahl. Sie sorgen für eine exakte und bedarfsgerechte Strahlausrichtung. Je nach Ausführung erfolgt die Montage mit Überwurfmutter, Gewinde- oder Anschweißnippel.

Zwei SCHMIDT EHS-Stabilisatoren in unterschiedlicher Größe. — **SCHMIDT EHS-Stabilisatoren**
Bei Düsen mit großen Bohrungen kann es zu Turbulenzen im Flüssigkeitsstrom kommen, die sich nachteilig auf das Sprühbild auswirken können. Um dem entgegenzuwirken, können Stabilisatoren verbaut werden, die für einen gleichmäßigen Strahl sorgen. Die produktionstechnische Fertigung ist sehr anspruchsvoll.

Zwei unterschiedliche EHS-Vorschubeinheiten. Jeweils mit Außengewinde für Anschluss an eine Rotationsdüse. — **SCHMIDT EHS-Vorschubeinheit**
Rotationsdüsen können zusätzlich mit einer Vorschubeinheit ausgerüstet werden. Diese Einheit findet besonders bei der Reinigung von Rohren ihre Anwendung. Der anstehende Flüssigkeitsdruck erzeugt dabei den entsprechenden Vorschub. Die Düse wird durch den entstehenden Rückstoß automatisch durch das Rohr geschoben.

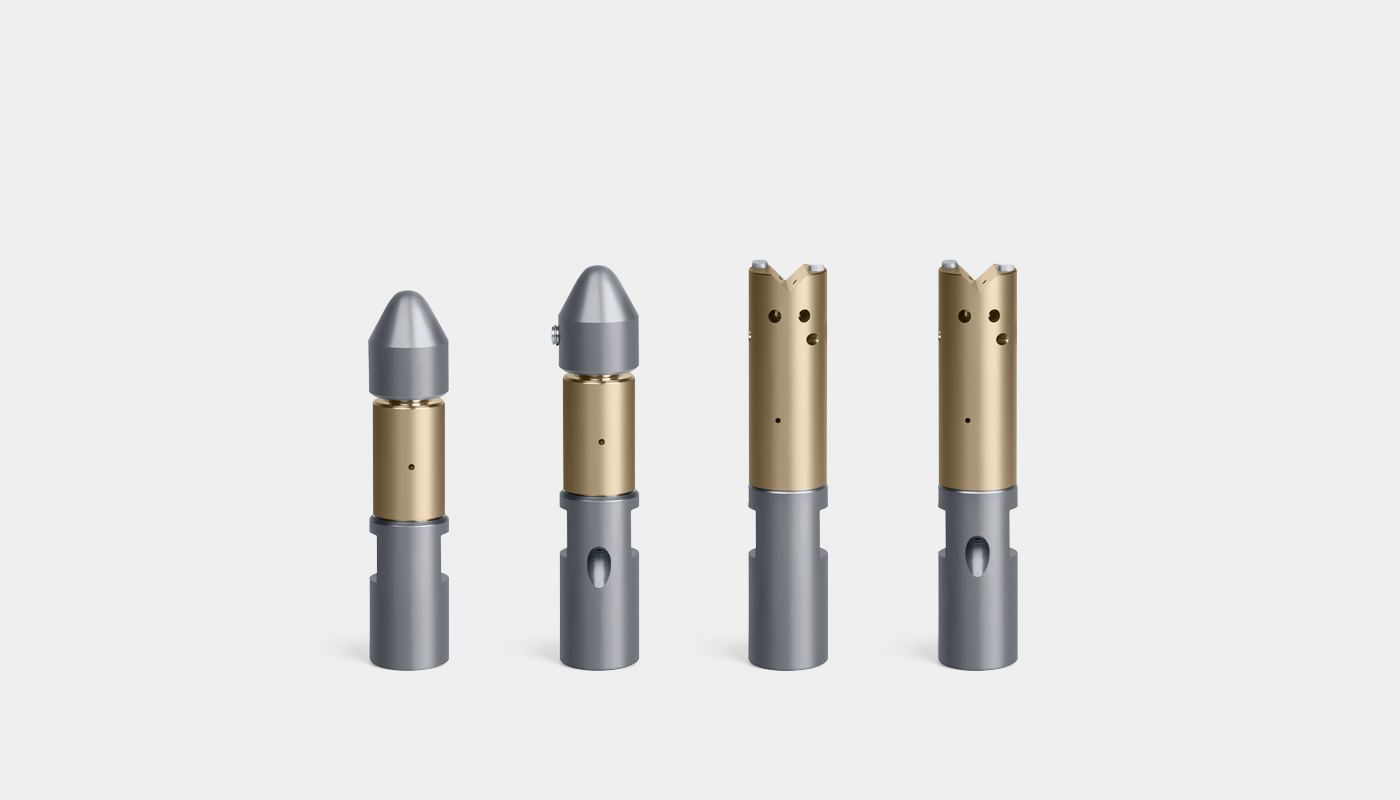

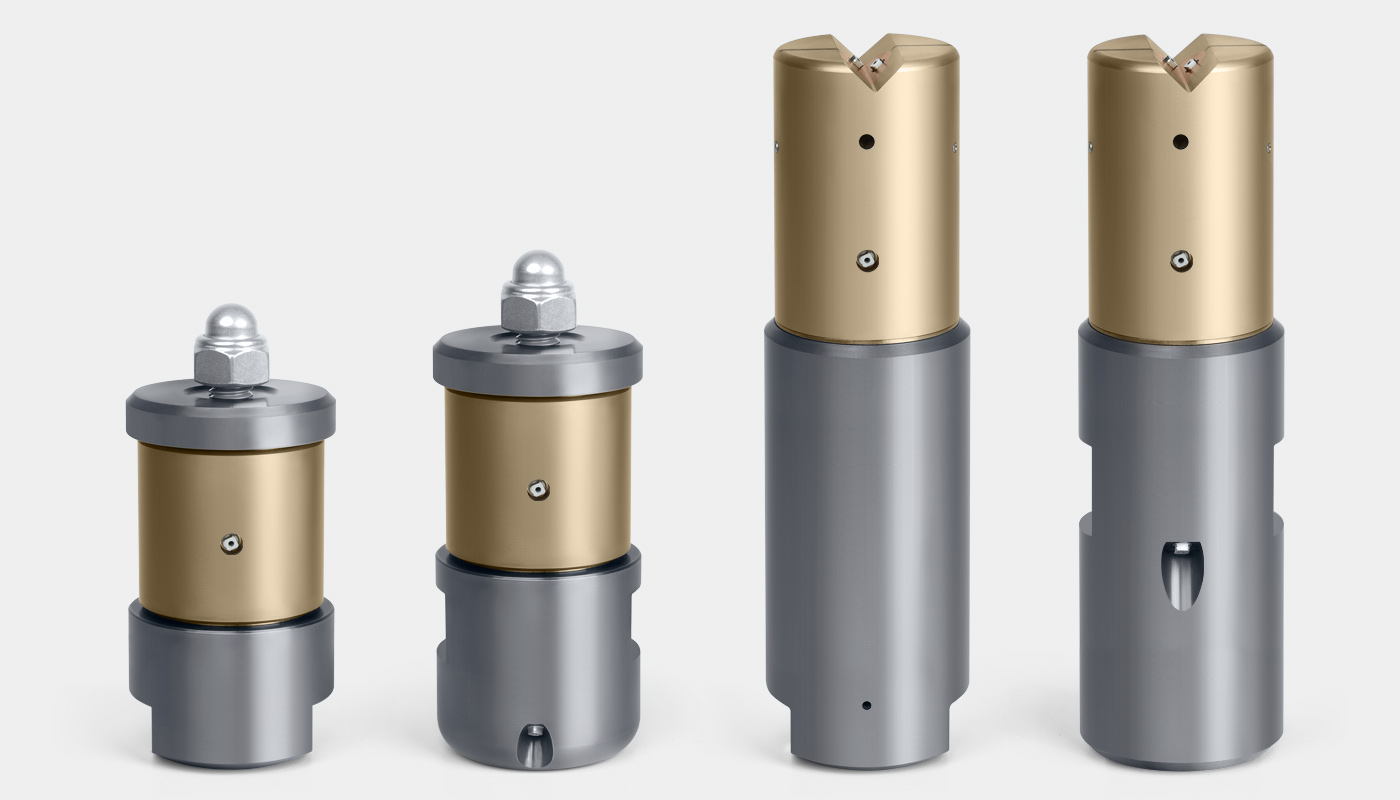

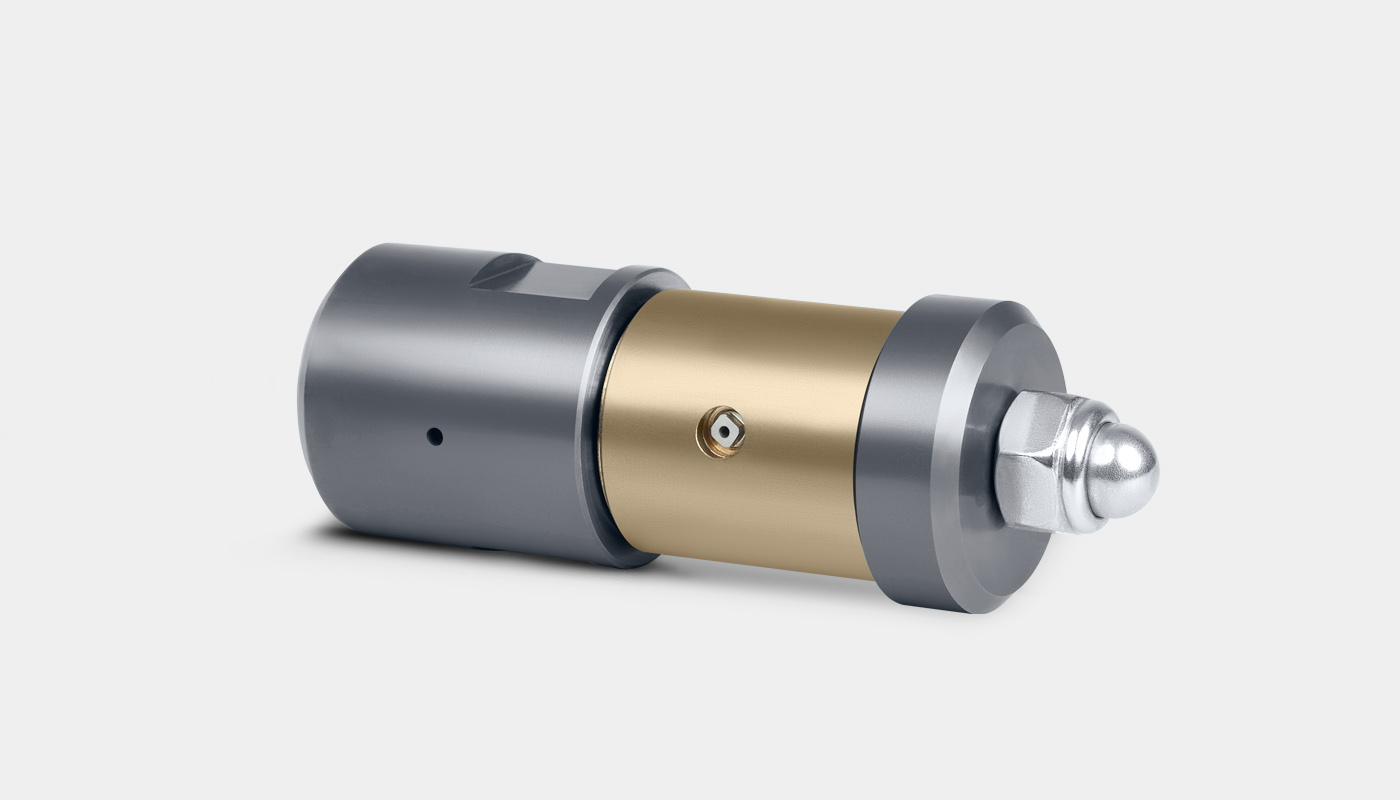

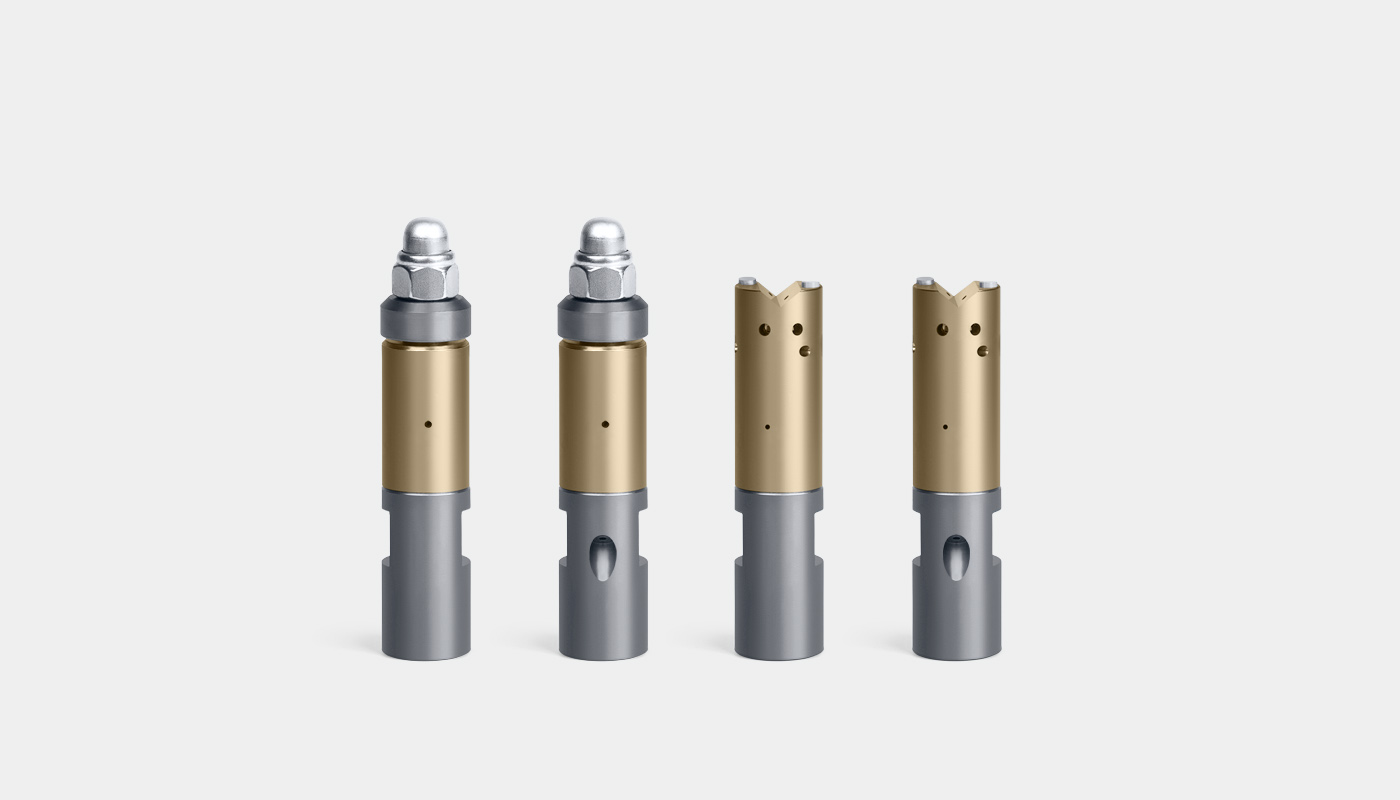

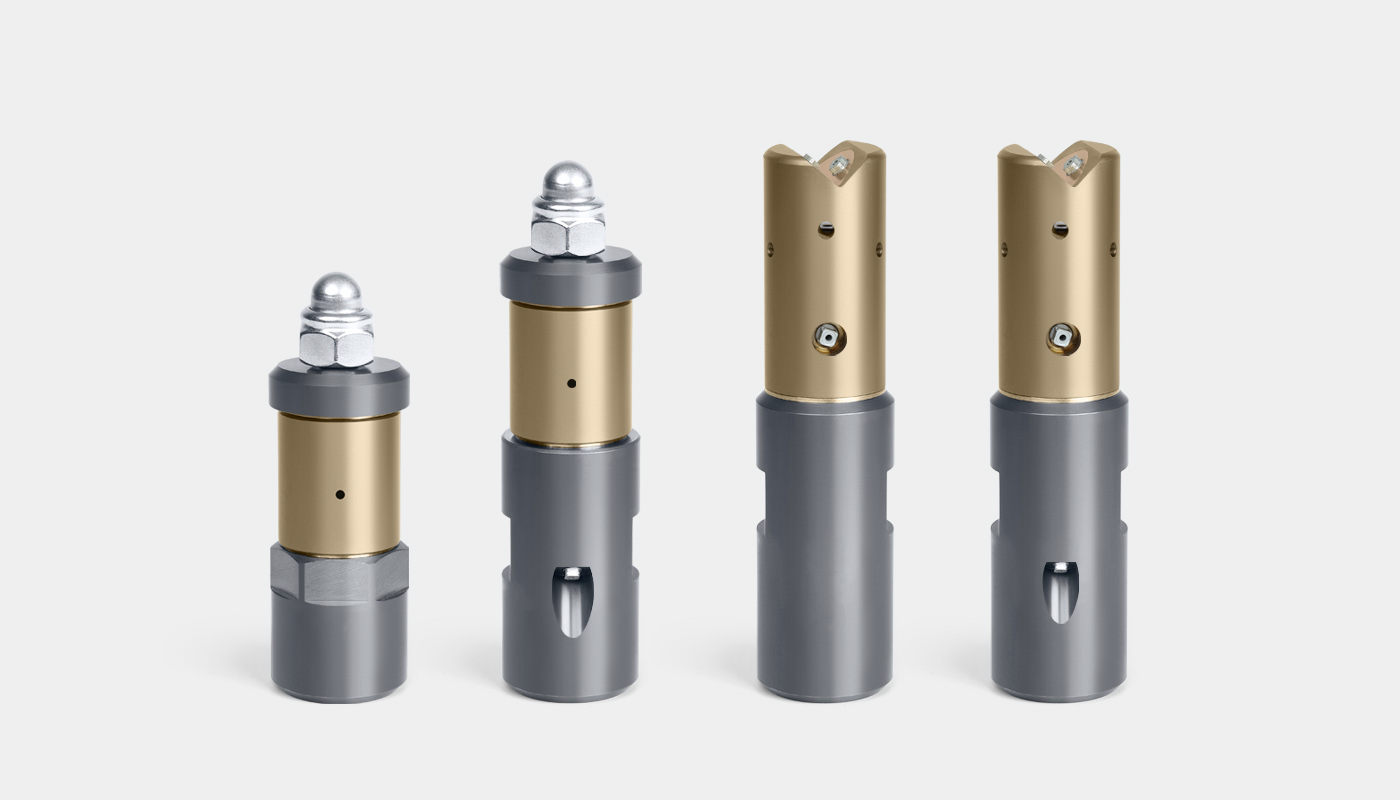

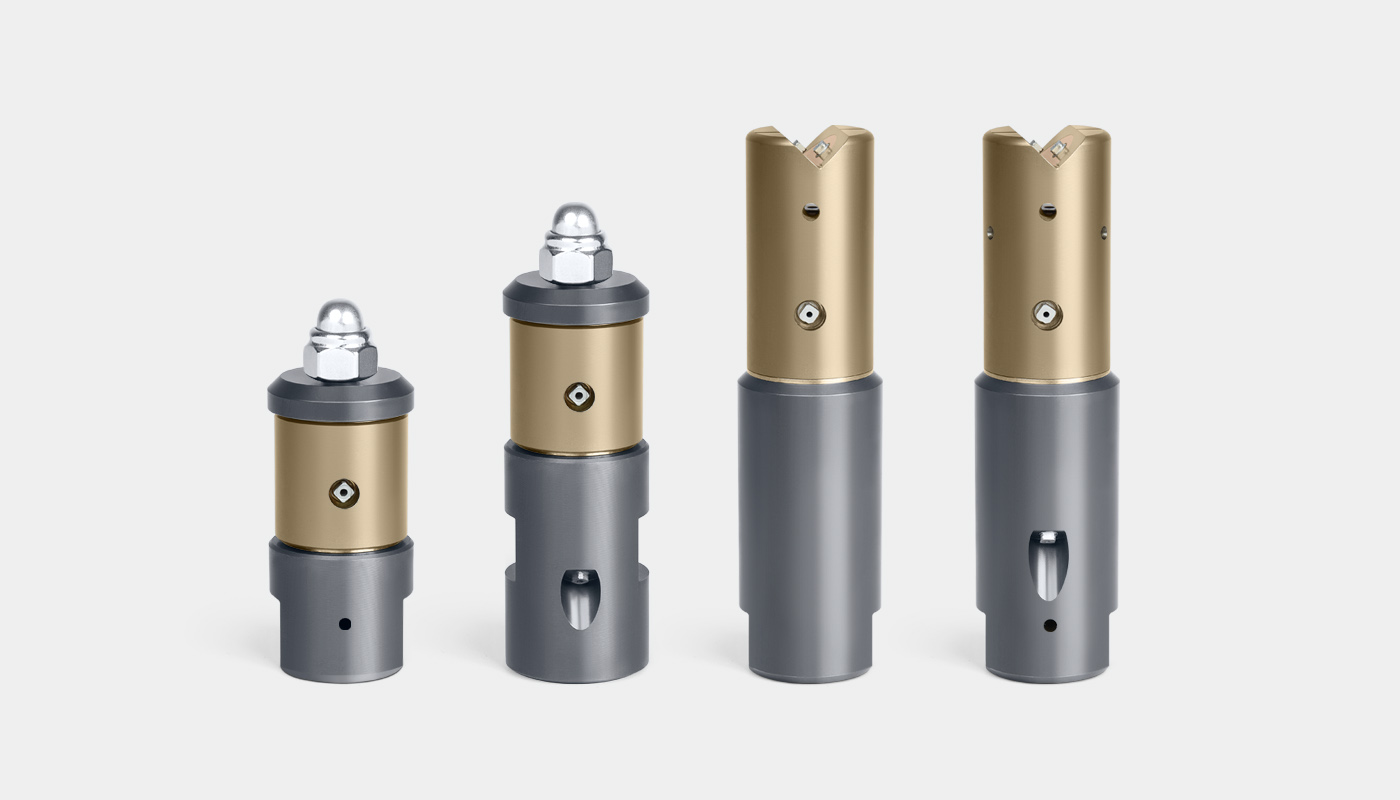

Modellvariante ROT R

Standardausführung

Rotationsdüsen eignen sich besonders für die Reinigung von Rohren mit Ablagerungen. Sie werden in unterschiedlichen Baugrößen gefertigt, mit verschiedenen Düsenbohrungen in diversen Winkeln, zum Einsatz mit HD-Schläuchen bzw. Lanzen. Der Transport der Düse erfolgt mechanisch durch Schieben oder Ziehen.

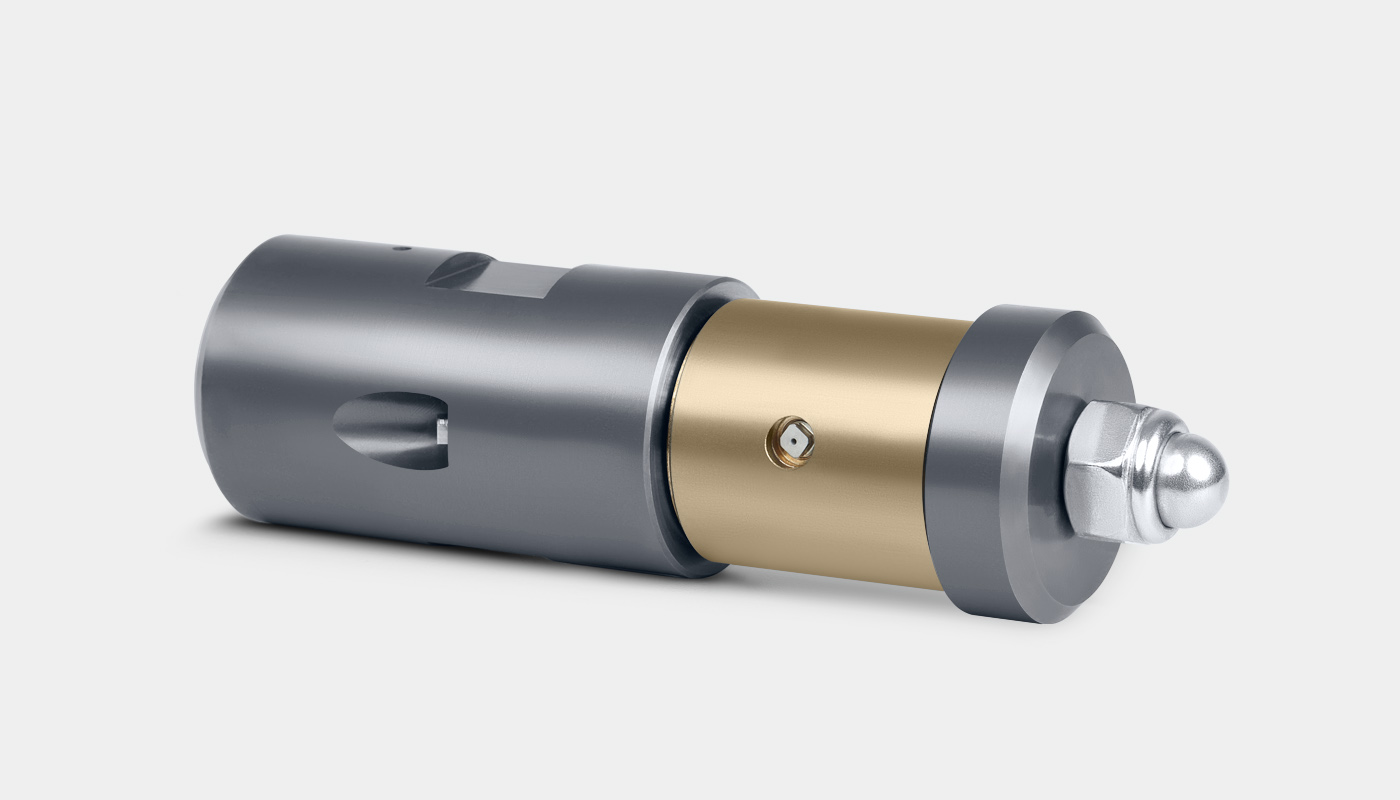

Modellvariante ROT RV

Ausführung mit Vorschubeinheit

Rotationsdüsen der Modellvariante ROT RV sind mit einer integrierten Vorschubeinheit ausgestattet. Sie verfügt über mehrere nach hinten gerichtete Strahlen, die den gleichmäßigen und automatischen Transport der Düse nach vorne bewirken.

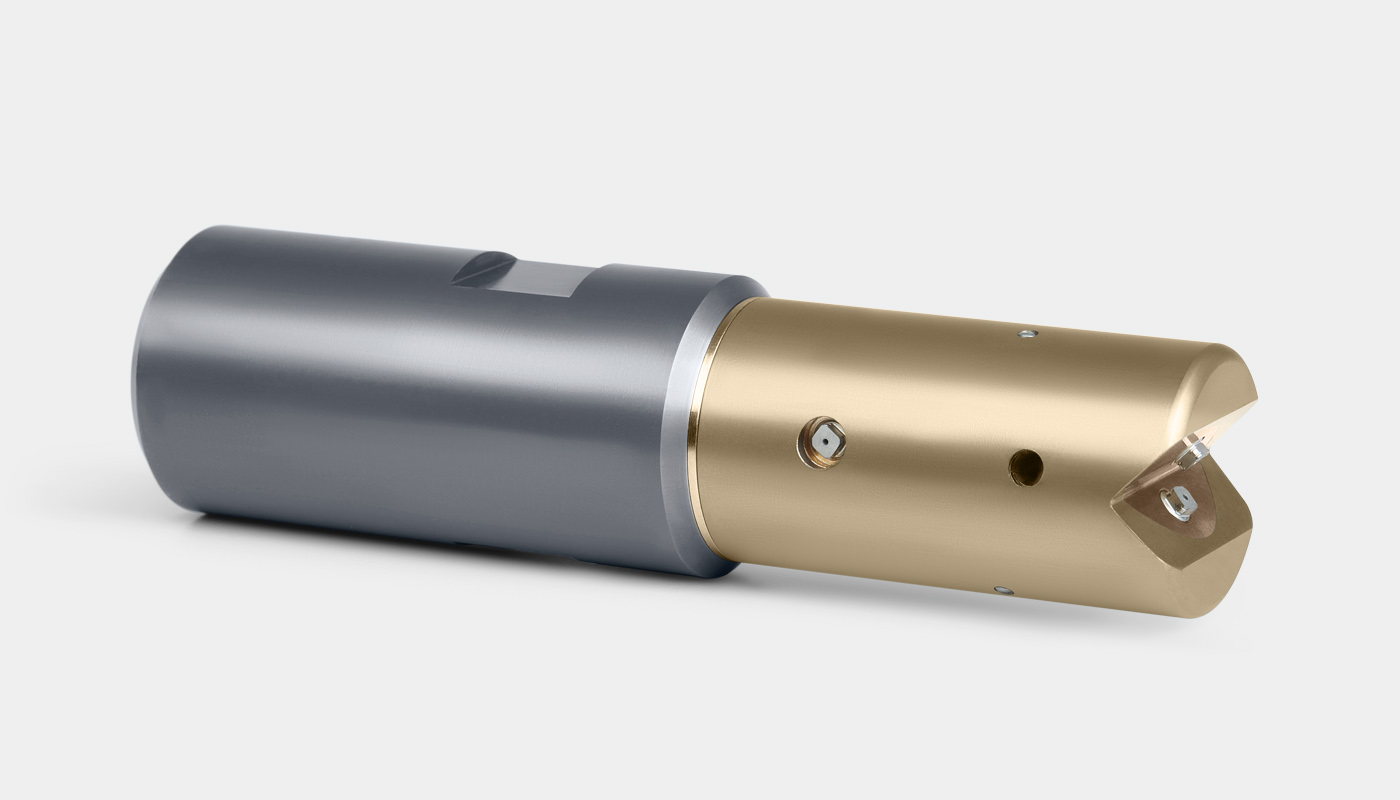

Modellvariante ROT FR

Ausführung mit Frontstrahl

Die Modellvariante ROT FR ist bestens gerüstet für umfassende Rohrreinigung speziell im Industriebereich. Die radial angeordneten Strahlen reinigen die Rohrwand, während die rotierenden Frontstrahlen (zwei schräg nach vorne gerichtete Strahlen) Verstopfungen und Hindernisse auflösen. Es sind unterschiedliche Bohrungsgrößen erhältlich. Der Transport der Düse erfolgt mechanisch durch Schieben oder Ziehen.

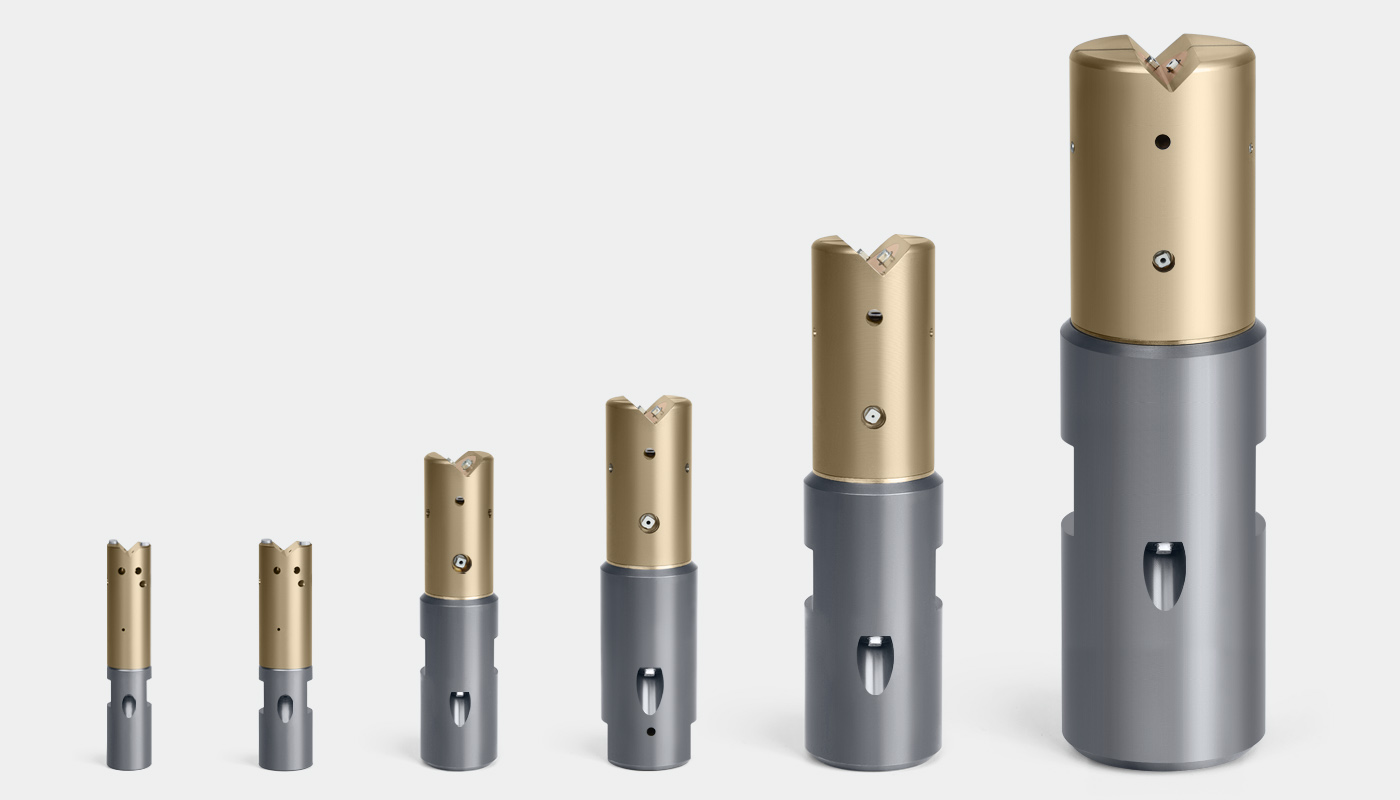

Modellvariante ROT FRV

Ausführung mit Vorschubeinheit und Frontstrahl

Bei der Ausführung ROT FRV verfügt die Rotationsdüse mit ihren Radialbohrungen über zwei zentrische Frontbohrungen mit hoher Strahlkraft für hartnäckige Reinigungsaufgaben - wie bei Modellvariante ROT FR. Darüber hinaus ist eine Vorschubeinheit integriert, die mit ihren nach hinten gerichteten Strahlen für den automatischen Vorwärtsschub der Düse sorgt.
